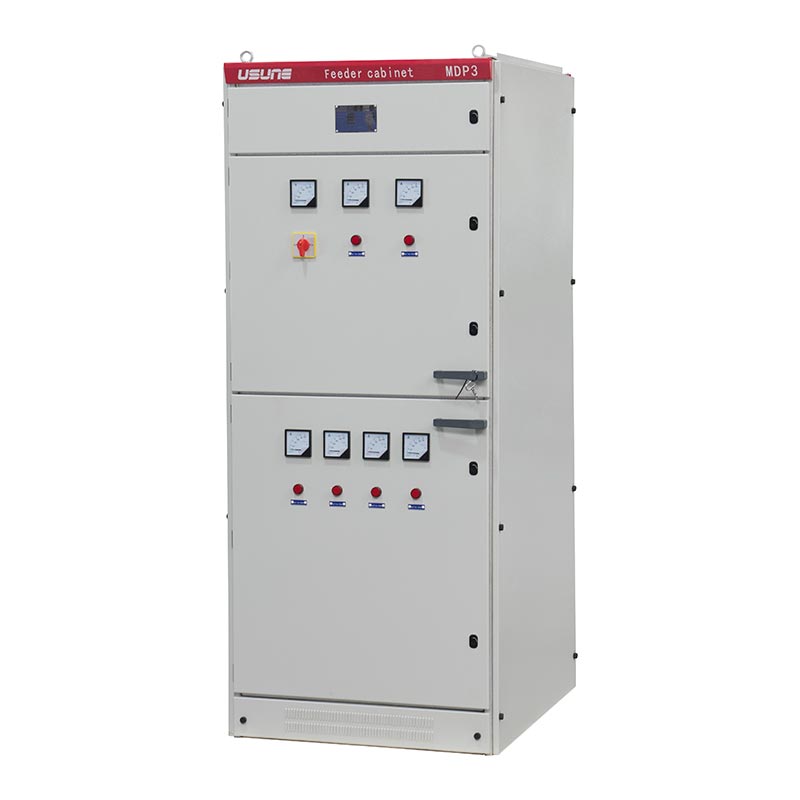

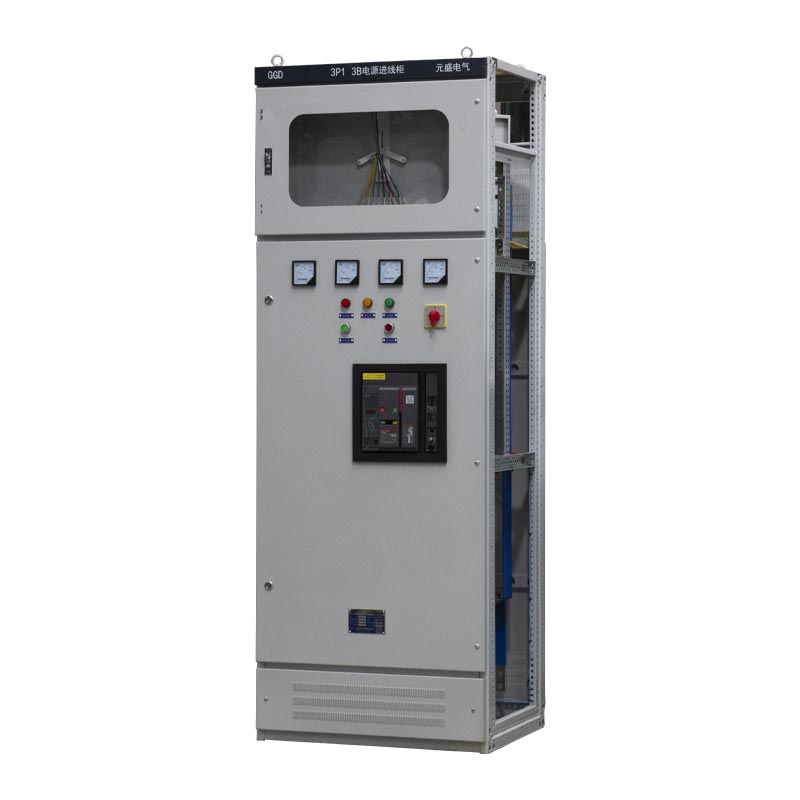

Lavspenning Fast Type koblingsskap

Usune GGD lavspent koblingsskap med fast type er spesielt designet for AC 50Hz strømdistribusjonssystemer med en nominell driftsspenning på 380V og en nominell driftsstrøm på opptil 3150A. Den fungerer som kjernekontrollhuben for kraft-, lys- og distribusjonsutstyr, stabil og effektiv realisering av kraftdistribusjonsfunksjoner.

Dette produktet er utviklet som svar på behovene til energisektorer, strømbrukere og designenheter, og har avansert teknologi og er en ideell oppgradering fra tradisjonelle lavspentbrytere. Som et kjerneprodukt av en ledende kineser produsent, den integrerer pålitelig ytelse, sikker drift og praktisk vedlikehold, noe som gjør den til den foretrukne valg for globale brukere som søker en pålitelig lavspentstrømforsyningsleverandør. Utnytte produksjonen kapasiteten til avanserte kinesiske fabrikker, kvaliteten er garantert.

Lavspenningskoblingsanlegg

Mellomspenningskoblingsutstyr

Kjerne tekniske parametere

1. Nominell frekvens: 50Hz
2. Nominell driftsspenning: 380V AC
3. Nominell driftsstrøm: Opptil 3150A
4. Gjeldende standarder: IEC439, GB 7251, IEC60056, etc.
5. Beskyttelsesgrad: IP30–IP54 (tilpassbar)
6. Brytekapasitet: Høy, utmerket dynamisk og termisk stabilitet

Overholdelse og kvalitetssikring

1. Internasjonale standarder

Lavspente koblingsskap med fast type samsvarer fullt ut med kjerne internasjonale elektriske standarder, og sikrer global anvendelighet og pålitelighet. Disse standardene inkluderer: IEC60056 (High Voltage AC Circuit Breakers), IEC60099 (AC Gapless Metal Oxide Surge Arresters), IEC60129 (AC-frakoblingsbrytere og jordingsbrytere), IEC60185 (strømtransformatorer), IEC60186 (spenningstransformatorer) og IEC60298 (1kV–50kV AC metallomsluttet bryterutstyr).

2. Nasjonale og industristandarder

Bryterutstyret oppfyller strenge kinesiske nasjonale og industristandarder, inkludert: GB/T7251.12-2013 (Lavspenning bryter- og kontrollutstyr), GB1207 (spenningstransformatorer), GB1208 (strømtransformatorer), GB50150-2006 "Standard for aksepttesting av elektrisk utstyr i elektriske installasjoner", og DL/T 5004-2004 "Teknisk Spesifikasjon for design av DC-systemer i kraftteknikk".

3. Streng testing og inspeksjon

- Visuell inspeksjon: En omfattende visuell og dimensjonell inspeksjon utføres på skapets stil, dimensjoner, strukturell design, samt valg, layout, kabling, installasjonsprosess og overflatebelegg av interne komponenter for å sikre overholdelse av tekniske krav, og journal føres.

- Fabrikktesting: Hvert koblingsanlegg gjennomgår fabrikktesting og inspeksjon i henhold til gjeldende nasjonale og bransjestandarder før du forlater fabrikken, og autentiske testregistreringer er gitt for å sikre at produktet oppfyller standarder før levering.

Krav til driftsmiljø

1. Omgivelsestemperatur: -5℃ til +40℃, 24-timers gjennomsnittstemperatur ≤ +35℃
2. Høyde: ≤ 2000m (innendørs installasjon)
3. Relativ fuktighet: ≤ 50 % ved +40 ℃, kan slappes av ved lave temperaturer (f.eks. ≤ 90 % ved +20 ℃), med tanke på kondens på grunn av temperaturendringer.
4. Installasjonsvinkel: Vinkel med vertikalplan ≤ 5°
5. Miljøkrav: Fri for alvorlige vibrasjoner, støt og etsende stoffer; spesielle krav kan forhandles med produsenten.

Kjerneytelsesfordeler

1. Høy bruddkapasitet og sterk stabilitet

Robust struktur, i stand til å motstå store kortslutningsstrømmer, og stabil drift under ekstreme elektriske forhold.

2. Fleksibel konfigurasjon

Modulære elektriske løsninger støtter ulike kombinasjoner, flere serier er tilgjengelige, tilpasses forskjellige applikasjonsscenarier.

3. Praktisk og holdbar

Ny struktur, høyt beskyttelsesnivå, støvtett, fuktsikker og slagfast, forlenger levetiden.

4. Trygg og enkel å vedlikeholde

Oversiktlig layout, lett tilgjengelige komponenter, praktisk betjening, reduserer nedetid og forenkler vedlikehold. 5. Bred anvendelighet: Allment anvendelig for kraftverk, transformatorstasjoner, fabrikker, kommersielle bygninger og infrastrukturprosjekter.

Applikasjonssaker fra den virkelige verden

Sak 1: Kraftdistribusjonsprosjekt for en stor kullgruve

1. Prosjektbakgrunn: En stor kullgruvekonsern trengte et pålitelig lavspent kraftdistribusjonssystem for sitt underjordisk gruveutstyr og overflateanlegg, som møter tøffe miljøer som støv, fuktighet og vibrasjon.
2. Løsning: Usune leverte 36 GGD-serien lavspente koblingsskap med fast type, tilpasset med IP54 beskyttelse og vibrasjonsbestandig installasjon.
3. Søknadsresultater: Stabil drift i over 5 år uten store elektriske feil; vedlikeholdsfrekvens redusert med 30 % sammenlignet med eldre utstyr; ingen elektriske sikkerhetsulykker, noe som forbedrer gruveeffektiviteten.

Sak 2: Oppgraderingsprosjekt for bystasjon

1. Prosjektbakgrunn: En kommunal transformatorstasjon trengte å oppgradere sitt aldrende kraftdistribusjonssystem, som krever økt strømforsyningskapasitet og pålitelighet for å møte strømbehovet til innbyggere og bedrifter.
2. Løsning: Usune GGD-bryterutstyr ble brukt, med en merkestrøm på 3150A, med integrering av intelligent overvåking og beskyttelsesfunksjoner.
3. Applikasjonseffekter: Kraftdistribusjonskapasiteten økte med 40 %, noe som imøtekommer toppkraftbehovet; feil responstid redusert med 60 %, reduserer varigheten av strømbruddet; i samsvar med State Grid-standarder, og oppnår utmerket aksept.

Tekniske spesifikasjoner

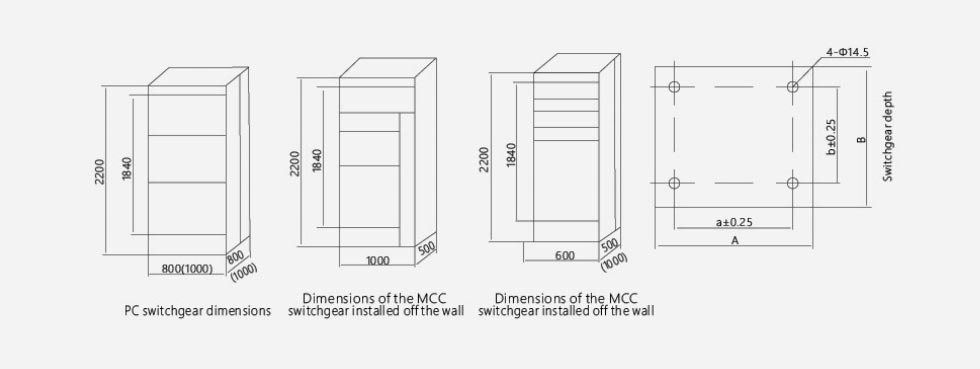

Produktets ytre dimensjon

Prosjektreferanse

Cas-space rakettoppskytingsprosjekt

Testrapport

FAQ

Spørsmål 1: Hva er beskyttelsesgraden til Usune GGD Low Voltage Fixed Type Switchgear Cabinet, og hvordan er det tilpasset til ulike miljøer?

A: Standard beskyttelsesklassifisering er IP30, kan tilpasses opp til IP54. Høyere beskyttelsesklasser (f.eks. IP54) er støv og fuktbestandig, egnet for gruver, fabrikker og fuktige miljøer; for korrosive miljøer, anti-korrosjonsbelegg og spesialiserte materialer er tilgjengelige for å møte tilpassede behov.

Q2: Hva er produktets levetid, og hvilket rutinemessig vedlikehold kreves?

A: Normal levetid er 15-20 år. Rutinemessig vedlikehold inkluderer: kvartalsvis støvrensing, kontroll av fester og komponentens driftsstatus; årlig omfattende testing av isolasjonsmotstand og beskyttelsesfunksjon kalibrering. Riktig vedlikehold kan forlenge levetiden og sikre stabil drift.

Q3: Kan Usune tilby tilpassede løsninger for spesiell spenning/strøm eller strukturer?

A: Ja. Som en profesjonell produsent tilbyr vi full tilpasningstjenester: justering av nominell spenning (220V/400V) og strøm (opptil 3150A), modifisering av dimensjoner, komponentoppsett og funksjoner; ingeniørteamet vårt vil jobbe tett sammen for å designe tilpassede løsninger som er i samsvar med IEC/GB-standarder.
