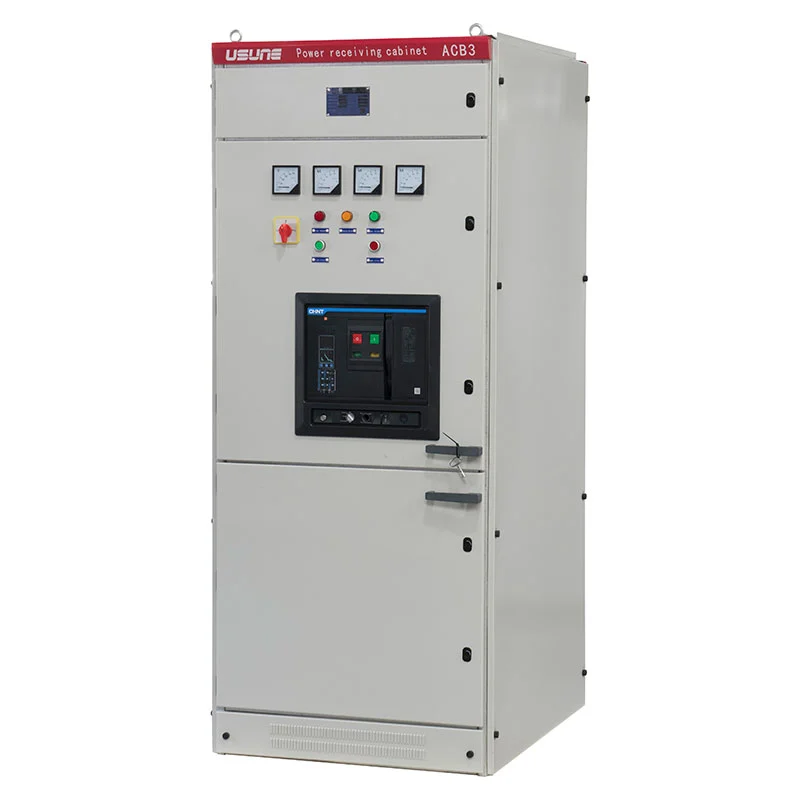

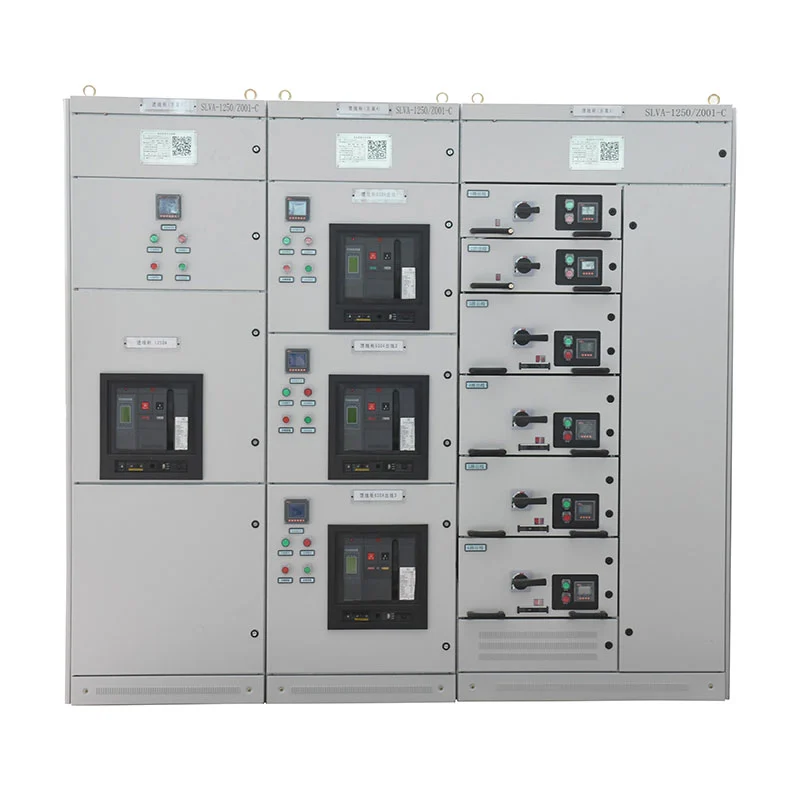

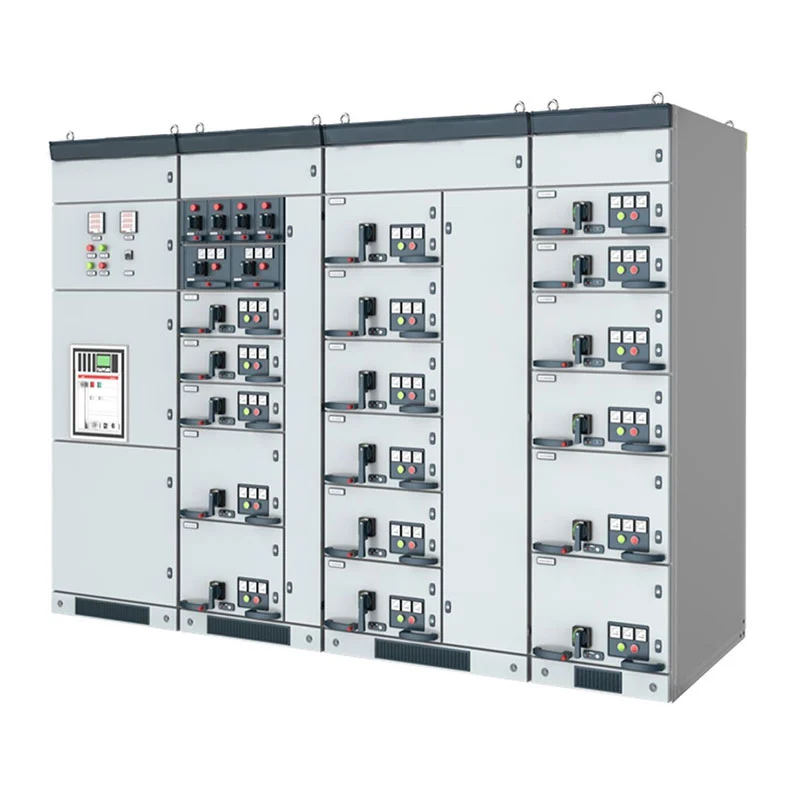

Lavspenningsskuff Type Koblingsskap

Designet for AC 50–60Hz-systemer med nominell arbeidsspenning opp til 660V, lavspenningsskufftype bryterskap kan konfigureres for kraftfordeling, motorkontroll og effektfaktorkompensasjon. Den passer for industrianlegg, kraftanlegg, petrokjemiske prosjekter, transportinfrastruktur, næringsbygg, og andre lavspente elektriske systemer.

Hvorfor skuffedesign er viktig

I et konvensjonelt fast distribusjonsskap er elektriske kretser relativt avhengige av det totale skapet ordning. Når et anlegg inneholder mange uavhengige laster, kan dette gjøre kretsstyring og fremtidig modifikasjon mer komplisert.

En skuff-type konfigurasjon deler elektriske funksjoner inn i individuelle enheter. Hver skuff kan tilsvare en spesifikk mater, motor eller elektrisk belastning, slik at det samlede skapet kan organiseres i henhold til den faktiske distribusjonsstruktur.

For fabrikker og store anlegg betyr dette at bryteranlegget kan planlegges rundt den elektriske belastningen i stedet for rett og slett rundt de fysiske skapdimensjonene.

Krets-for-krets-styring

Skuffestrukturen gjør det mulig å tilordne forskjellige kretser til separate funksjonelle enheter.

For eksempel kan et produksjonsanlegg ha uavhengige kretser for transportørmotorer, pumper, vifter, hjelpemidler maskineri, belysning og generell kraftfordeling. Disse kretsene kan ordnes i henhold til deres individuelle elektriske krav.

Denne strukturen hjelper operatører med å identifisere forholdet mellom hver krets og dets tilkoblede utstyr, som er spesielt verdifull i store elektriske rom som inneholder mange utgående matere.

Ulike belastninger, forskjellige skuffer

Ikke alle elektriske laster har samme effektbehov. En liten hjelpemotor og en høyeffekts produksjonsmotor kan kreve forskjellige koblings- og beskyttelsesarrangementer.

Lavspenningsskufftype koblingsskap kan derfor bruke store og små skuffer for forskjellige kretser krav. Skuffkonfigurasjonen kan bestemmes i henhold til motorklassifiseringer, materkapasitet og antall av kretsløp i prosjektet.

Dette gir elektroingeniører større frihet når de utarbeider skapoppsettet.

Motorkretsorganisasjon

For industrianlegg kan motorstyring utgjøre en betydelig andel av lavspenningselektriske systemet.

MCC-konfigurasjonen er sammensatt av store og små skuffer, med hovedbryterenheten til hver krets som bruker en støpt hus med høy brytekapasitet eller roterende lastbryter med sikring.

Dette arrangementet kan brukes på kretser som betjener pumper, kompressorer, vifter, transportører, produksjonsmaskineri og annet motordrevet utstyr.

Å separere disse motorkretsene i dedikerte funksjonelle enheter bidrar også til å forenkle det elektriske forholdet mellom individuelle motorer og deres tilhørende matere.

Strømdistribusjonsordning

Power Distribution Center-skapet brukes der innkommende elektrisk kraft må deles mellom flere nedstrøms kretser.

PC-konfigurasjonen kan romme Emax-, MT-, 3WN-, AH- og ME-seriebrytere, avhengig av godkjent elektrisk design.

Valget bør ta hensyn til merkestrøm, kortslutningskapasitet, matekarakteristikk, beskyttelseskoordinering, og kravene til det tilkoblede utstyret.

Reaktiv kraftstyring

Motortunge industrisystemer kan generere betydelig reaktiv effektbehov. For slike installasjoner, effektfaktor kompensasjon kan utgjøre en del av den elektriske lavspenningsdesignen.

Kompensasjonsskapet kan konfigureres for manuell, automatisk eller ekstern effektfaktorkompensasjon.

Konfigurasjonen kan bestemmes i henhold til kundens belastningsegenskaper og elektriske styring krav i stedet for å bruke samme kompensasjonsordning for hvert prosjekt.

Hvor det passer

Utstyret kan tilpasses elektriske anlegg med ulike laststrukturer.

Produksjonsanlegg

Fabrikker med flere produksjonslinjer kan bruke separate skuffeenheter for motorer, hjelpeutstyr og generelt strømkretser.

Petrokjemiske anlegg

Pumper, kompressorer, vifter og annet prosessutstyr kan ordnes gjennom dedikerte motorkontrollkretser.

Stål og metallurgi

Store produksjonsanlegg kan bruke sentralisert lavspentdistribusjon for flere høyeffektsutstyr og motorer matere.

Transportinfrastruktur

Jernbaneanlegg, terminaler og støttende infrastruktur kan bruke skapet til utstyrskraftdistribusjon og elektriske hjelpesystemer.

Høyhus

Kommersielle bygninger og boligbygg kan organisere flere lavspentmatere innenfor en sentralisert distribusjon systemet.

Energianlegg

Kraftverk og energiprosjekter kan konfigurere distribusjon, motorstyring og kompensasjonsfunksjoner iht deres elektriske hjelpebelastninger.

Tekniske data

Arbeidsmiljø

Standard driftsmiljø bør ha en omgivelsestemperatur mellom -5°C og +40°C, med et gjennomsnitt temperatur over 24 timer som ikke overstiger +35°C.

Ved en maksimal omgivelsestemperatur på +40°C bør den relative luftfuktigheten ikke overstige 50 %. Høyere luftfuktighet kan være akseptabelt ved lavere temperaturer, for eksempel opptil 90 % ved +20°C. Temperaturvariasjoner bør vurderes på grunn av kondens kan forekomme.

Standardhøyden er ≤2000m.

Under transport og lagring tåler utstyret temperaturer fra -25°C til +55°C, med kortvarig eksponering opp til +70°C i en periode som ikke overstiger 24 timer.

Spesielle bruksområder, inkludert offshore oljeboreplattformer og kjernekraftverk, krever separate tekniske evaluering og avtale mellom produsent og sluttbruker.

Prosjektreferanse

Cas-space rakettoppskytingsprosjekt

Cas-space Rocket Launch Project er en teknisk referanse for Usune elektrisk utstyr.

Rakettoppskytingsinfrastruktur inneholder forskjellige støttende elektriske belastninger, inkludert utstyrssystemer, hjelpeutstyr fasiliteter og infrastrukturtjenester. Slike anlegg krever tydelig kretsorganisering og pålitelig elektrisk distribusjon for å støtte ulike driftsområder.

Usune-utstyr ble brukt som en del av prosjektets elektriske system, og ga praktisk erfaring med å levere koblingsutstyr for spesialisert infrastruktur.

Prosjektet demonstrerer også viktigheten av å tilpasse skapkonfigurasjonen til den faktiske elektriske arkitekturen av et anlegg i stedet for å stole på en enhetlig ordning.

Kvalitet og samsvar

Usunes produksjons- og styringssystem støttes av ISO 9001, ISO 14001 og ISO 45001.

Utstyret er produsert i henhold til gjeldende IEC- og GB-krav, inkludert GB 7251.1, JB/T 9961, og relevante internasjonale krav for lavspenningskoblings- og kontrollutstyr.

Før forsendelse gjennomgår det ferdige skapet fabrikkinspeksjon og rutinetesting. Relevante testrapporter og teknisk dokumentasjon kan leveres i henhold til prosjektkrav.

Konfigurasjon før kjøp

For innkjøpsteam er det viktigste trinnet å bekrefte den elektriske konfigurasjonen før produksjon.

Et koblingsskap av typen lavspenningsskuff bør velges i henhold til den faktiske belastningslisten i stedet for bare skapets merkespenning.

Usune anbefaler å bekrefte:

Ved å oppgi disse detaljene under tilbudsfasen kan Usune utarbeide en konfigurasjon som passer bedre med kundens faktiske elektriske system.

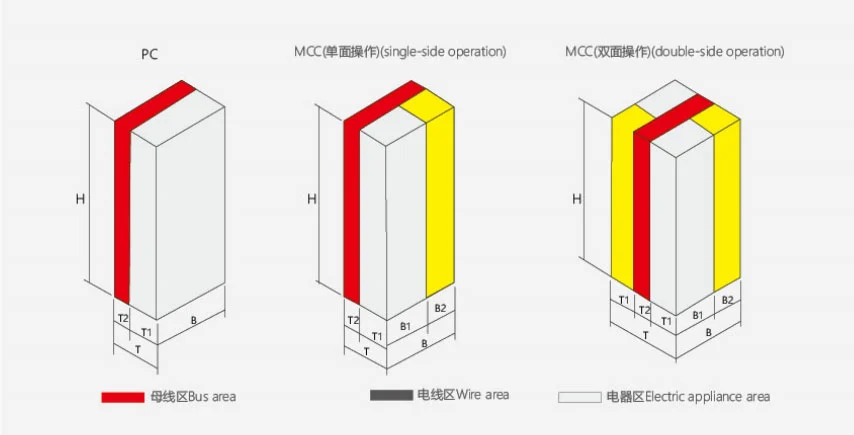

Produktets ytre dimensjon

Et strømdistribusjonssenter (PC) kabinett

B Motorkontrollsenter (MCC) kabinett

Fabrikkproduksjon

Skapet monteres på fabrikk ved bruk av standardiserte skapkonstruksjoner og funksjonelle komponenter.

Produksjonsprosessen dekker komponentinspeksjon, strukturell montering, skuffeinstallasjon, elektriske ledninger, inspeksjon av funksjonelle enheter og rutinemessig testing.

Denne fabrikkbaserte monteringsprosessen gjør at den endelige skapkonfigurasjonen kan kontrolleres mot den godkjente tekniske krav før forsendelse.

FAQ

Hvilken spenning tåler skapet?

Utstyret er konstruert for AC-systemer med nominell arbeidsspenning på 660V og lavere.

Hvorfor bruke en skuff-type konfigurasjon?

Skuffearrangementet gjør at individuelle elektriske kretser kan organiseres som separate funksjonelle enheter, som kan gjøre store distribusjonssystemer enklere å administrere og konfigurere.

Kan store og små skuffer kombineres?

Ja. MCC-konfigurasjonen kan bruke både store og små skuffer i henhold til motorkapasitet og kretskrav.

Hvilket utstyr kan installeres i PC-skapet?

PC-konfigurasjonen kan bruke Emax, MT, 3WN, AH og ME seriebrytere i henhold til det godkjente prosjektet design.

Er den egnet for motorstyring?

Ja. MCC-seksjonen er spesielt designet for flere motorkretser og kan konfigureres med forskjellige skuffer størrelser.

Støtter den effektfaktorkompensasjon?

Ja. Manuelle, automatiske og fjernkompensasjonsfunksjoner kan konfigureres i henhold til prosjektkrav.

Hvilke sertifiseringer har Usune?

Usune opererer under styringssystemene ISO 9001, ISO 14001 og ISO 45001. Produktene er produsert iht gjeldende IEC- og GB-standarder, med CE-sertifisering tilgjengelig for gjeldende konfigurasjoner.

Kan Usune tilpasse skapet?

Ja. Skuffemengde, kretsarrangement, brytervalg, MCC-konfigurasjon og kompensasjonsfunksjoner kan fastsettes i henhold til kundens elektriske krav.

Hvilken informasjon skal gis for et tilbud?

Den mest nyttige informasjonen inkluderer systemspenning, innkommende strøm, antall matere, motormengde og klassifiseringer, kortslutningsnivå, kompensasjonskrav, installasjonsmiljø og det elektriske enkeltlinjeskjemaet.

Usune prosjektstøtte

Usune leverer lavspentbryterutstyr for elektriske systemer der flere strømkretser må organiseres i et sentralisert kabinett.

For kunder som anskaffer et lavspenningsskufftype koblingsskap, kan Usune evaluere den elektriske belastningen struktur, velge passende skuffekonfigurasjoner, koordinere komponentvalg, komplett fabrikkmontering og testing, og gi teknisk dokumentasjon for prosjektleveranse.
