Lavspenningsuttrekkbart bryterpanel

Low Voltage Drawable Switchgear Panel er spesielt egnet for prosjekter hvor flere typer elektrisk belastninger må styres fra ett sentralisert lavspentdistribusjonssystem. I stedet for å bruke en enkelt fast arrangement, kan skapet konfigureres med kraftfordelingsenheter, motorkontrollenheter og effektfaktor kompensasjonsfunksjoner i henhold til kundens el-skjema.

Systemkonfigurasjon

Et stort lavspent elektrisk system inneholder normalt ulike typer laster. Produksjonsutstyr, motorer, belysning, tilleggsutstyr og reaktive belastninger kan kreve forskjellige beskyttelses- og kontrollarrangementer.

Usunes modulære bryterutstyr kan derfor konfigureres i henhold til funksjonen til hver krets. Et typisk system kan inkludere et Power Distribution Center (PC) for innkommende og utgående strøm, et Motor Control Center (MCC) for motor matere, og et kompensasjonsskap for reaktiv effektstyring.

Denne konfigurasjonen lar elektroingeniører utvikle sentralbordet rundt den faktiske laststrukturen til en prosjekt.

Strømdistribusjon

PC-skapet er designet for mottaks- og distribusjonssiden av et lavspenningssystem.

Avhengig av de nødvendige elektriske parameterne, kan skapet romme Emax, MT, 3WN, AH, ME seriekretser brytere og andre kompatible komponenter i henhold til godkjent design.

Distribusjonsdelen kan brukes til å levere nedstrøms produksjonslinjer, transformatorer, hjelpeutstyr, bygningssystemer og andre elektriske belastninger.

For prosjekter med flere matere, kan hver krets ordnes i henhold til nominell strøm og beskyttelse krav, noe som gjør det overordnede distribusjonsnettverket enklere å organisere.

Motorstyring

Motorbelastninger er ofte en av de største komponentene i industrielle elektriske systemer. Pumper, vifter, kompressorer, transportører, maskinverktøy og produksjonsutstyr kan alle kreve dedikerte motorkretser.

MCC-konfigurasjonen bruker store og små skuffer for å imøtekomme ulike krav til motormater. Det viktigste bryterenhet for hver krets kan bruke en støpt kretsbryter med høy brytekapasitet eller en roterende last bryter med sikring.

Dette arrangementet gjør at motorkretser kan grupperes separat fra generelle kraftfordelingskretser mens opprettholde sentralisert kontroll over det elektriske systemet.

Effektfaktorkontroll

Industrianlegg med et stort antall motorer og induktive belastninger kan kreve reaktiv effektkompensasjon.

Usune kan konfigurere kompensasjonsseksjonen med manuelle, automatiske eller eksterne effektfaktorkompensasjonsfunksjoner. Den riktige kontrollmetoden kan velges i henhold til kundens elektriske styringssystem.

Ved å skille kompensasjonsutstyr fra generell distribusjon og motorkretser kan skaparrangementet bedre samsvarer med kundens overordnede strømstyringsstrategi.

Modulært arrangement

Hovedverdien til et uttrekkbart lavspentsystem er ikke bare selve kabinettstrukturen, men evnen til å organisere ulike elektriske funksjoner i ett koordinert system.

PC-konfigurasjon

PC-seksjonen håndterer innkommende strøm og distribuerer strøm til nedstrøms matere. Dens bryterkonfigurasjon er valgt i henhold til systemets strøm- og beskyttelseskrav.

MCC-konfigurasjon

MCC-delen er dedikert til motorrelaterte kretser. Ulike skuffestørrelser kan ordnes etter motor karakterer og matemengder.

Kompensasjonskonfigurasjon

Kompensasjonsdelen styrer reaktiv effekt og kan konfigureres for manuell, automatisk eller fjernbetjening.

Disse tre funksjonsområdene kan utformes separat eller integreres i samme lavspenttavle iht til prosjektkravene.

Belastningsbasert utvalg

Valget av et lavspenningsbrytersystem bør begynne med de elektriske belastningene i stedet for skapet utseende.

For et kraftdistribusjonsprosjekt må ingeniører normalt bekrefte innkommende spenning, merkestrøm, antall utgående matere, kortslutningsnivå, motorkapasitet og fremtidige utvidelseskrav.

For motorintensive anlegg blir antall og vurdering av motorer viktige faktorer for å bestemme MCC konfigurasjon.

Der reaktive belastninger er betydelige, bør nødvendig kompensasjonskapasitet og kontrollmetode også være vurdert.

Denne lastbaserte tilnærmingen bidrar til å sikre at den endelige bryterkonfigurasjonen samsvarer med den faktiske driften egenskaper ved anlegget.

Søknader

Lavspenningsuttrekkbare bryterpanel kan konfigureres for forskjellige bransjer og elektriske miljøer i henhold til de nødvendige distribusjonsfunksjonene.

Industriell produksjon

Fabrikker kan bruke PC- og MCC-konfigurasjoner for å distribuere strøm til produksjonsutstyr, motorer, hjelpesystemer, og prosessmaskineri.

Petrokjemiske anlegg

Petrokjemiske anlegg har vanligvis en rekke motordrevne systemer som pumper, vifter og kompressorer. Skill motorkontrollkretser kan ordnes innenfor MCC-seksjonen.

Metallurgiske planter

Stål- og metallurgiske anlegg inneholder ofte motorer med høy effekt og flere produksjonslinjer. Modulær distribusjon gjør at forskjellige belastninger kan administreres gjennom dedikerte matekretser.

Transportfasiliteter

Transportinfrastruktur kan bruke sentralisert lavspentdistribusjon for utstyrsstrømforsyninger, hjelpeutstyr systemer, ventilasjonsutstyr og andre elektriske belastninger.

Næringsbygg

Høyhus og boligbebyggelse kan bruke lavspente distribusjonsskap for sentralisert mater ledelse og forsyning av elektrisk utstyr.

Energiprosjekter

Strømrelaterte anlegg kan kombinere innkommende distribusjon, utgående matere, motorkretser og reaktiv effekt kompensasjon i et integrert lavspentsystem.

Driftsbetingelser

Standardutstyret er designet for en omgivelsestemperatur mellom -5°C og +40°C, med en gjennomsnittstemperatur som ikke over +35°C over 24 timer.

Standard installasjonshøyde er ≤2000m. Luften rundt bør være relativt ren og hensiktsmessig tiltak bør vurderes der luftfuktighet og temperatursvingninger kan forårsake kondens.

For transport og lagring er det gjeldende temperaturområdet -25°C til +55°C, med kortvarig eksponering opp til +70°C i ikke mer enn 24 timer.

Hvis utstyret er nødvendig for offshore oljeplattformer, kjernekraftverk eller andre spesielle miljøer, driftsbetingelser bør bekreftes separat mellom Usune og kunden.

Tekniske spesifikasjoner

De endelige elektriske parametrene skal bekreftes i henhold til kundens enkeltlinjediagram, lastliste, beskyttelseskrav og installasjonsforhold.

Tekniske hensyn

For anskaffelsesteam kan det hende at valg av lavspentkoblingsskap kun i henhold til nominell spenning og strøm være tilstrekkelig.

Antall utgående kretser, antall motormater, individuelle motorverdier, kortslutningskrav, innkommende strømkapasitet og kompensasjonskrav kan alle påvirke den endelige kabinettkonfigurasjonen.

Usune kan gjennomgå kundens elektriske krav og anbefale passende kombinasjon av PC, MCC og kompensasjonsfunksjoner.

Denne tilnærmingen er spesielt nyttig for industrielle prosjekter der sentralbordet må ha plass til flere typer elektriske belastninger i stedet for bare å tjene som et konvensjonelt distribusjonsskap.

Prosjektreferanse

Cas-space rakettoppskytingsprosjekt

Cas-space Rocket Launch Project er en av prosjektreferansene knyttet til Usunes elektriske utstyr.

Rakettoppskytingsanlegg inneholder komplekse støttende elektriske systemer og krever organisert kraftdistribusjon for utstyr, hjelpefasiliteter, kontrollrelaterte systemer og infrastrukturbelastninger.

I et slikt miljø må det elektriske distribusjonssystemet tilpasses ulike belastningsegenskaper mens opprettholde en tydelig kretsorganisasjon. Usunes lavspentkoblingsanlegg ble brukt som en del av prosjektets arrangement av elektrisk utstyr.

Prosjektet demonstrerer bruken av Usune elektrisk utstyr i spesialisert infrastruktur hvor strøm distribusjonskrav strekker seg utover konvensjonelle kommersielle eller industrielle bygninger.

Produktutvalg

Før du bestiller et lavspenningsuttrekkbart bryterpanel, bør kundene normalt gi følgende prosjekt informasjon:

Ved å oppgi disse detaljene på tilbudsstadiet kan Usune utvikle en mer nøyaktig konfigurasjon av bryterutstyr og redusere unødvendige endringer under produksjonen.

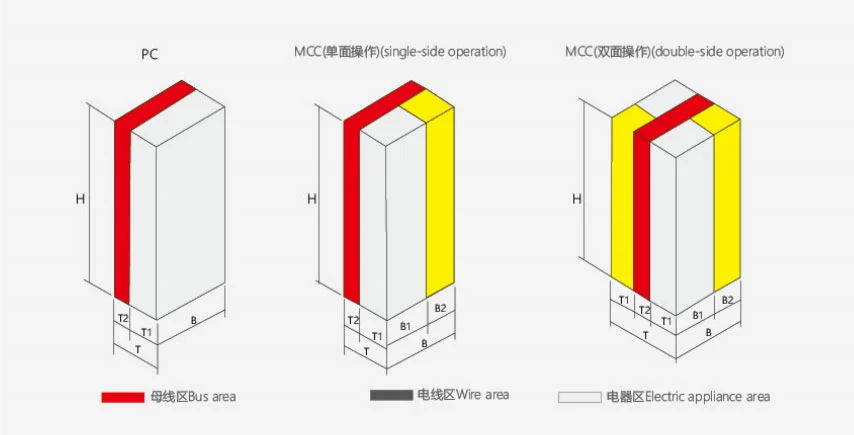

Produktets ytre dimensjon

Et strømdistribusjonssenter (PC) kabinett

B Motorkontrollsenter (MCC) kabinett

Kvalitetsledelse

Usune driver sine produksjons- og kvalitetsstyringsprosesser i henhold til ISO 9001, ISO 14001 og ISO 45001.

Produktene er utviklet og produsert med referanse til gjeldende IEC- og GB-standarder. CE-sertifisering er tilgjengelig for aktuelle produktkonfigurasjoner og målmarkeder.

Fabrikkinspeksjonen dekker komponentinstallasjon, skapmontering, elektriske tilkoblinger, funksjonelle mekanismer, og rutinetesting før forsendelse.

Relevante tekniske dokumenter og testrapporter kan leveres i henhold til prosjektkrav.

FAQ

Hva er den nominelle spenningen til systemet?

Utstyret er designet for AC-systemer med en nominell arbeidsspenning på 660V og lavere.

Hvilke funksjoner kan integreres?

Systemet kan integrere kraftfordeling, motorkontroll og automatisk effektfaktorkompensasjon.

Hva er et PC-skap?

Et PC-skap brukes først og fremst til strømmottak og -distribusjon. Den kan konfigureres med passende krets brytere i henhold til systemkravene.

Hva er et MCC-skap?

Et MCC-skap er designet for sentralisert kontroll og beskyttelse av flere motorkretser. Den kan bruke store og små skuffekonfigurasjoner.

Kan utstyret tilpasses?

Ja. Usune kan konfigurere skapet i henhold til kundens enkeltlinjediagram, lastliste, motorklassifiseringer, matemengde, og kompensasjonskrav.

Hvilke standarder følger Usune?

Usune opererer under styringssystemene ISO 9001, ISO 14001 og ISO 45001. Produktene er designet iht gjeldende IEC- og GB-standarder, med CE-sertifisering tilgjengelig for gjeldende konfigurasjoner.

Kan spesielle driftsmiljøer støttes?

Spesielle miljøer som offshoreplattformer og kjernekraftanlegg krever separat teknisk evaluering og avtale før produksjon.

Hvilken informasjon kreves for tilbud?

Kunder anbefales å oppgi systemspenning, innkommende strøm, matermengde, motorinformasjon, kortslutningsnivå, kompensasjonskrav, enkeltlinjediagram og installasjonsmiljø.

Leverer Usune testrapporter?

Ja. Fabrikkinspeksjon og rutinetesting utføres før forsendelse, og relevante testrapporter kan være gitt i henhold til prosjektkrav.

Bruk forsyningsevne

Usune fokuserer på lavspent elektrisk utstyr og gir prosjektorienterte bryterkonfigurasjoner for industrielle, kommersielle, energi-, transport- og spesialiserte infrastrukturapplikasjoner.

For kunder som kjøper lavspenningsuttrekkbare bryterpanel, kan Usune støtte prosessen fra elektrisk parameterbekreftelse og kabinettkonfigurasjon til produksjonsinspeksjon og forsendelsesdokumentasjon, som gir en praktisk løsning basert på det faktiske elektriske systemet i stedet for å bruke samme konfigurasjon for hvert prosjekt.
