Svovel heksafluorid effektbryterbryter 126kv

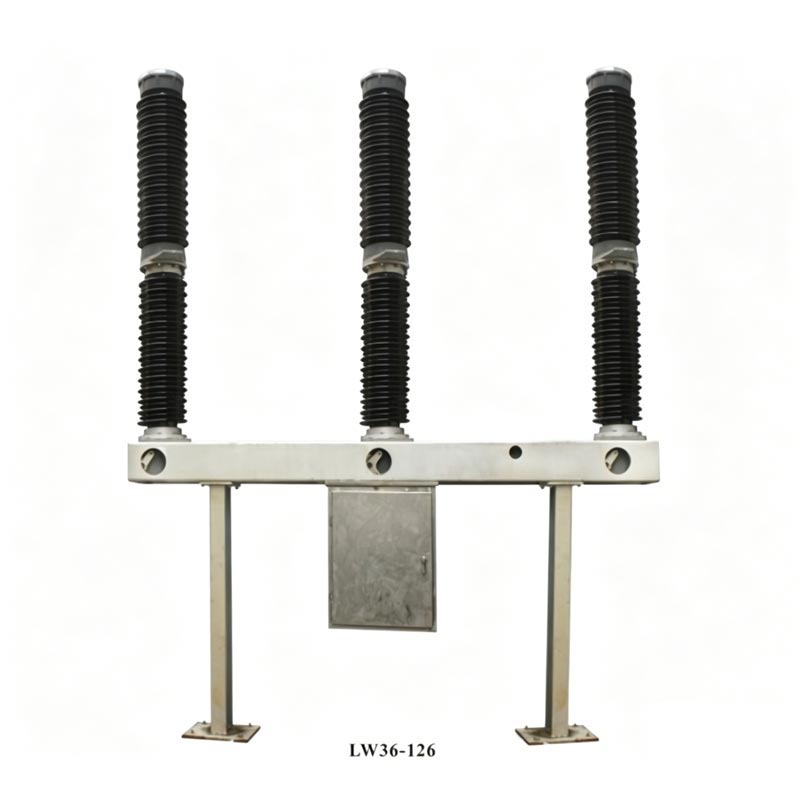

Usune LW36-110 Sulphur Hexafluoride Circuit Breaker Switch 126kV er en kjerneenhet for kontroll og beskyttelse av 110kV overførings- og transformasjonssystemer og kan også brukes som koblingsbryter og koblingsutstyr gruppe. Produktet tar i bruk en integrert selvenergisert lysbueslukkende struktur, med hver fase som en enkelt støtte, enkelt-pause enhet. Alle tre fasene er installert på samme ramme, og oppnår mekanisk kobling gjennom en fjær driftsmekanisme. Toppen av produktet inneholder den bueslukkende kammerporselensbøssingen, midtdelen inneholder støtteporselensbøssing og ramme, og mekanismeboksen som inneholder de elektriske kontrollkomponentene er hengt under rammen, noe som resulterer i en kompakt struktur og praktisk betjening.

Kjernefordeler

1. Autoritativ etterlevelse

Samsvarer med kinesiske standarder GB1984-2003 "AC High Voltage Circuit Breakers" og IEC62271-100:2001 "High Voltage Switchgear and Controlgear—Del 100: High Voltage Circuit Breakers," og har bestått strenge fabrikktester og sertifisering for å sikre produktoverholdelse og pålitelighet.

2. Overlegen ytelse

Bruker "termisk ekspansjon + assistert blåsing" lysbueslukkingsprinsippet, noe som resulterer i kort lysbue slokketid, lang elektrisk levetid og lav driftsstøy; bruker SF6-gass med utmerket isolasjon og lysbue slokkeegenskaper som medium, eliminerer risikoen for forbrenning og eksplosjon, gjør den egnet for tettbygde områder.

3. Pålitelig bevis

Den fjærdrevne mekanismen har en mekanisk levetid på opptil 6000 sykluser, en årlig SF6-gasslekkasjerate på ≤0,5 %, og en hovedkretsmotstand på ≤80μΩ. Fullstendige tekniske parametere og testdata bekrefter produktstabilitet.

4. Sterk tilpasningsevne

Kan tilpasses tøffe utendørsmiljøer, med et omgivelsestemperaturområde på -30 ℃ til +40 ℃ og en høyde på ≤3000 meter. Sterk motstand mot vind, is og jordskjelv, som oppfyller behovene til ulike kraftprosjektscenarier.

Kjerne tekniske parametere

Sulphur Hexafluoride Circuit Breaker Switch 126kV har utmerket elektrisk ytelse, med kjerneparametere oppfyller de høye standardene for 126kV kraftutstyr, og sikrer stabil drift i komplekse kraftsystemer. Nøkkel kjerne parametere er som følger:

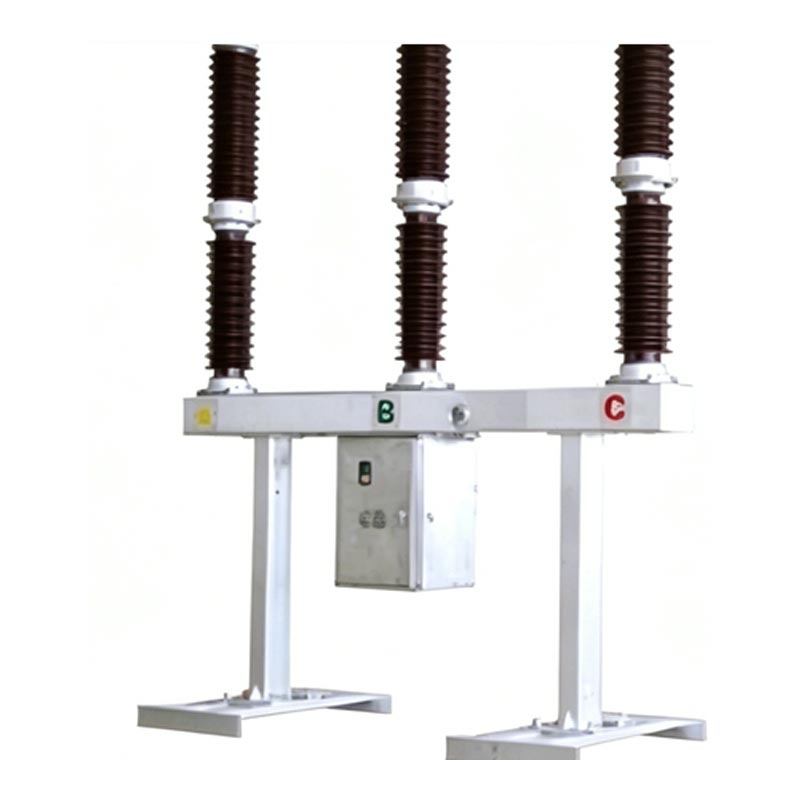

Produktets overordnede struktur

Sulphur Hexafluoride Circuit Breaker Switch 126kV består av tre faser, hver utstyrt med en selvforsynt lysbueslukkekammer, støtteisolasjonsanordning, adsorbent og lekkasjesikker struktur. Bruker statisk forsegling O-ringer og tetningsmasse, mens dynamisk forsegling bruker fjærkompresjonstetning, noe som sikrer utmerket lufttetthet. Den overføringsdelen forbinder den enpolede kretsbryteren og driftsmekanismen, og overfører effektivt operativ kraft; fjærdriftsmekanismen har en innebygd mekanismeboks som gir manuell, elektrisk energi lagrings- og gjenlukkingsfunksjoner, som tilbyr fleksibel og pålitelig drift.

Produktets arbeidsprinsipp

1. Lukketilstand: Systemstrømmen danner en krets gjennom terminaler, stasjonære kontakter, bevegelige kontakter, sylindre, og mellomkontakter, som sikrer normal kraftoverføring.
2. Utløsningsoperasjon: Under virkningen av betjeningsmekanismen beveger den bevegelige kontakten seg nedover, og genererer en elektrisk lysbue når de bevegelige og stasjonære kontaktene skilles; den komprimerte SF6-gassen i sylinderen blåser lysbuen gjennom dysen, og lysbuen slukkes når strømmen krysser null.
3. SF6-gasssystem: Utstyrt med en integrert SF6-tetthetsmåler og kontroller med temperaturkompensasjon. kan overvåke gasstrykket i sanntid. Når trykket er for lavt, utløses en alarm og mekanismen er det låst for å forhindre mekanisk skade.

Prosjektreferanse

Cas-space rakettoppskytingsprosjekt

Testrapport

Søknadssak

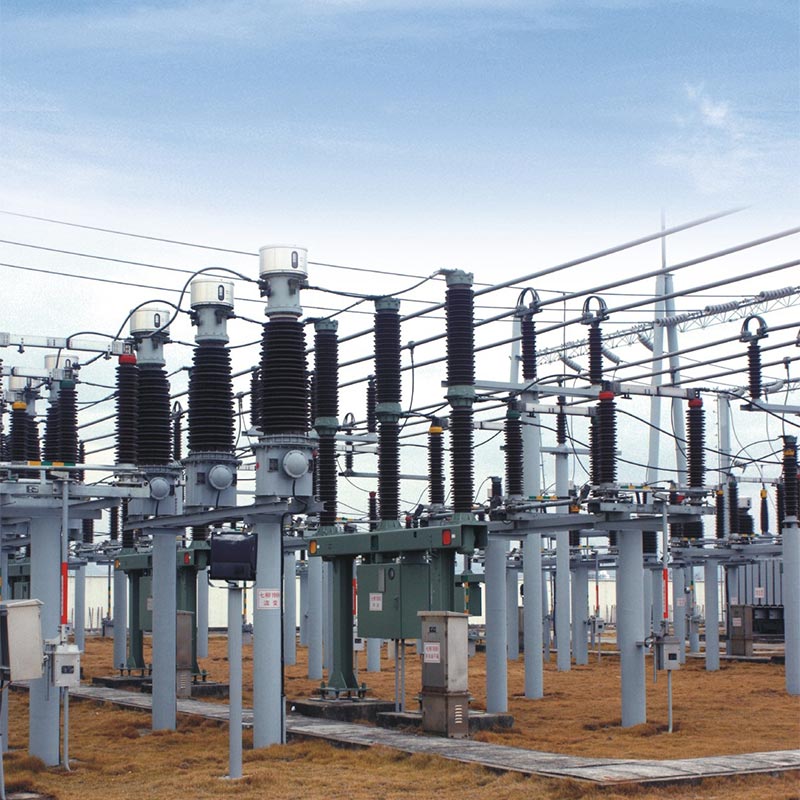

I 2024 ble Usune LW36-110 Sulphur Hexafluoride Circuit Breaker Switch 126kV vellykket brukt på en nøkkel 110kV overførings- og transformasjonsprosjekt i Nord-Kina. Dette prosjektet hadde som mål å løse problemet med utilstrekkelig kraftforsyningskapasitet i landlige og forstadsområder. Prosjektstedet har en stor temperaturforskjell (-25 ℃ til +38℃) og hyppige sandstormer, noe som stiller ekstremt høye krav til miljøtilpasningsevnen og påliteligheten til kraftutstyret.

Som utpekt leverandør for dette prosjektet, leverte Usune 28 LW36-110 effektbrytere. Fabrikken ble sendt profesjonelle teknikere for å gi veiledning på stedet for installasjon, igangkjøring og prøvedrift. Etter åtte måneder med stabil drift, oppnådde produktet null feil, med SF6-gasslekkasjeraten langt under standardkrav (faktisk test ≤0,3%), og responshastigheten for åpning og lukking oppfylte prosjektdesignet fullt ut standarder. Etter at prosjektet ble satt i drift, forbedret det effektivt stabiliteten til det lokale kraftnettet, reduserte strømbrudd forårsaket av utstyrsfeil, og fikk høy anerkjennelse fra prosjekteier og lokalt kraftavdelingen, som fullt ut bekrefter den utmerkede miljøtilpasningsevnen og pålitelige driftsytelsen til Bruk 126kV SF6 effektbryter under faktiske arbeidsforhold.

FAQ

Q1: Hva er levetiden til Usune Sulphur Hexafluoride Circuit Breaker Switch 126kV, og hva er nøkkelen vedlikeholdspunkter?

A1: Produktets mekaniske levetid er 6000 sykluser, og anbefalt kontinuerlig levetid er 12 år. Nøkkel vedlikeholdspunkter: Ukentlig rutinemessige inspeksjoner (isolatorintegritet, SF6-gasstrykk, etc.); årlig vedlikehold hvert 3. år (rengjøring av isolatorer, måling av hovedkretsmotstand, etc.); når produktet når vedlikeholdsforhold (f.eks. 20 kortslutningsbrudd med full kapasitet), lysbuekontaktene, adsorbenten og tetningsringene må skiftes ut. Produsenten vil sende profesjonelt personell for å gi veiledning på stedet for vedlikehold.

Spørsmål 2: Kan Usune LW36-110 effektbryter brukes i høye høyder og iskalde områder? Hva er maksimalt egnet høyde?

A2: Ja. Dette produktet er spesielt utviklet for tøffe utendørsmiljøer, med sterk tilpasningsevne til høy høyder og lave temperaturer. Den er egnet for høyder opp til 3000 meter og tåler så lave temperaturer som -30 ℃, og oppfyller fullt ut behovene til høye høyder og iskalde regioner som det vestlige Kina. Videre har mekanismeboksen har en innebygd varmeovn som gir fukt- og frysebeskyttelse under regn, snø og sterk kulde årstider, noe som sikrer stabil drift.

Leverandør og ettersalgsservice

Zhejiang Usune Electric Co., Ltd., som en profesjonell produsent av høyspenningsutstyr i Kina, har en komplett produksjonslinje og et strengt kvalitetskontrollsystem. Fabrikken er utstyrt med avansert testutstyr, og hvert produkt gjennomgår støvsuging, gassfylling og mekanisk ytelsestesting før forlate fabrikken for å sikre produktkvalitet. Som en pålitelig leverandør tilbyr Usune one-stop ettersalgsservice, inkludert installasjonsveiledning på stedet, igangkjøring, vedlikeholdstrening og reservedelsforsyning. En profesjonell teknisk team reagerer raskt på brukerbehov, og sikrer langsiktig stabil drift av utstyret.
