Usune LW36-110 høyspenningsbryter for understasjon er et kjernekraftutstyr uavhengig utviklet og produsert av Zhejiang Usune Electric Co., Ltd., en ledende produsent av Kinas høyspenningsbryterutstyr industri. Dette trefasede AC 50Hz utendørs høyspenningsanlegget brukes primært til kontroll og beskyttelse av 110kV kraftoverførings- og transformasjonssystemer, og kan også brukes som kontaktbryter og inn applikasjoner som krever koblingsutstyr. Produktene produseres i Usunes profesjonelle fabrikk, integrerende FoU, produksjon og testing, som sikrer at hvert produkt oppfyller strenge kvalitetsstandarder før de forlater fabrikken.
For å garantere produktpålitelighet og kompatibilitet, Usune LW36-110 høyspenningsbryter for Transformatorstasjonen oppfyller fullt ut GB1984-2003 "AC High Voltage Circuit Breakers" standard og oppfyller kravene til International Electrotechnical Commission (IEC) standard IEC62271-100:2001 "Høyspenningsbryter og kontrollutstyr - Del 100: Høyspentstrømbrytere". Som en profesjonell leverandør har Usune bestått et strengt kvalitetssystem sertifisering, og fabrikken er utstyrt med avansert produksjons- og testutstyr for å sikre at ytelsen til hvert produkt oppfyller eller overgår industristandarder.
Ved å bruke et unikt "termisk ekspansjon + hjelpe" lysbueslukkingsprinsipp, har den utmerket brudd ytelse, kort lysbuetid, lang elektrisk levetid og lav driftsstøy, noe som effektivt sikrer strømsikkerheten nettdrift.
Bruker SF6-gass med utmerket isolasjons- og lysbueslukkende egenskaper som isolerende og lysbueslukkende medium, med ingen fare for forbrenning eller eksplosjon, noe som gjør den egnet for tettbefolkede områder og ulike komplekse transformatorstasjonsmiljøer.
Utstyrt med en CTB-1 type fjærdriftsmekanisme, med en enkel og kompakt struktur, stabil drift, høy sikkerhet og pålitelighet, og redusert vedlikeholds- og feilfrekvens.
Kan operere stabilt i tøffe miljøer, strengt i samsvar med ulike miljøindikatorer, og sikrer langsiktig stabil drift i ulike regioner.
1. Nominell spenning: 110kV; Nominell frekvens: 50Hz; Merkestrøm: 3150A
2. Nominell kortslutningsbrytestrøm: 40kA; Nominell kortslutningsstrøm (topp): 100kA
3. Nominell SF6-gasstrykk (20 ℃): 0,5 MPa; Årlig lekkasjerate: ≤0,5 %
4. Mekanisk levetid: 6000 sykluser; Åpningstid: ≤60ms; Stengetid: ≤145ms
5. Omgivelsestemperaturområde: -30℃～+40℃; Høyde: ≤3000m

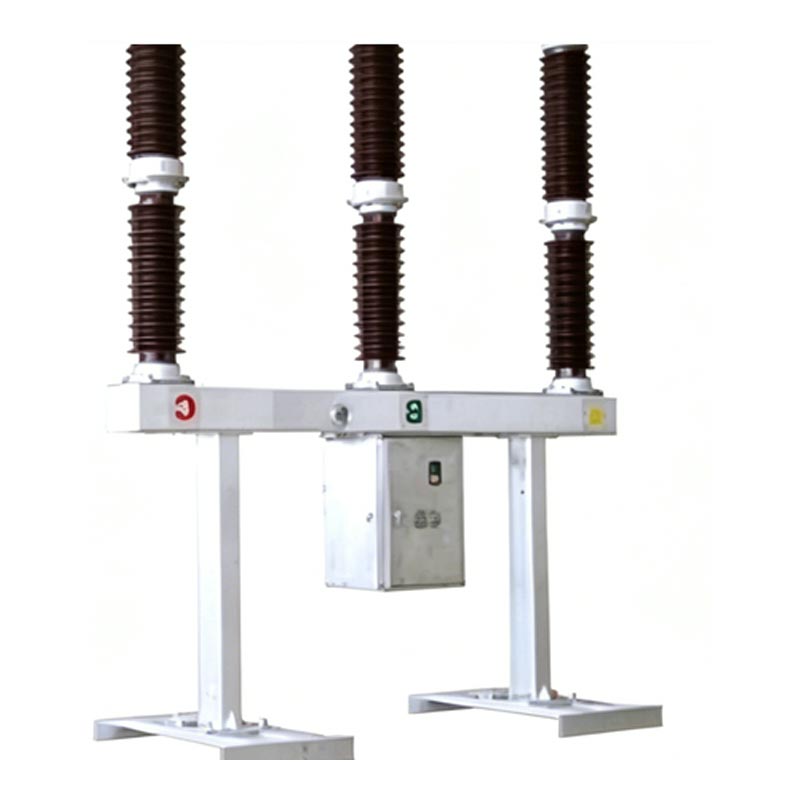

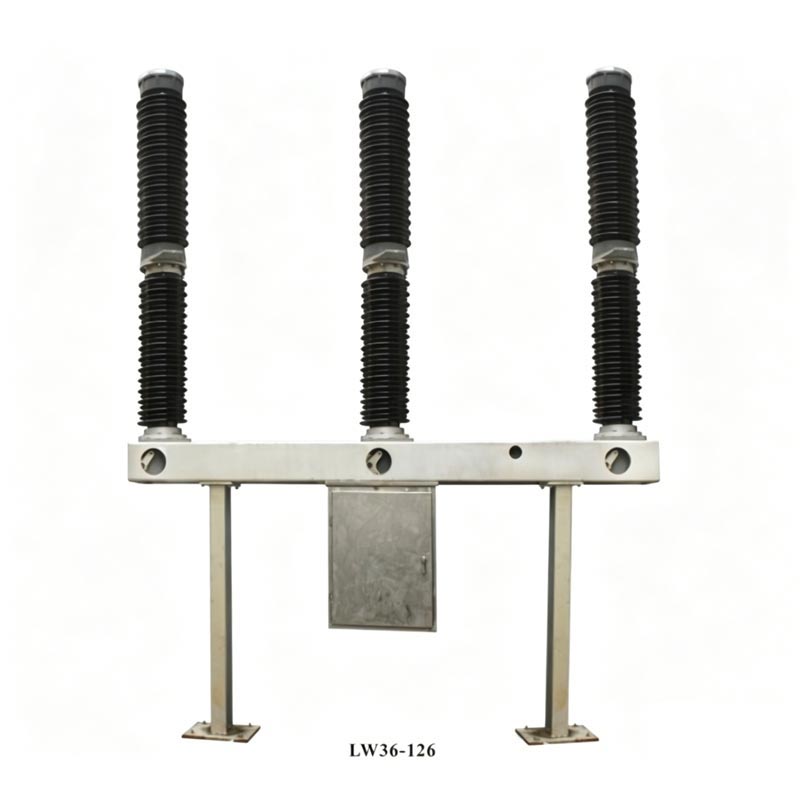

Høyspenningsbryterbryteren for understasjon bruker et selvforsynt lysbueslukkingskammer integrert struktur, hvor hver fase er en enkelt-pilar single-break (POLE). Hver effektbryter består av tre faser, installert på samme ramme, betjent av en fjærmekanisme, med tre faser mekanisk koblet. Toppen av produktet har en bueslukkende porselensbøssing, midtdelen inneholder et støtteporselen bøssing og ramme, og mekanismeboksen er plassert i midten og opphengt under rammen. Det huser intern fjærdriftsmekanisme og elektriske kontrollkomponenter. Mekanismens utgangstrekkstang kobles til koblingsstang og roterende arm. SF6 gasstetthetskontrolleren er installert på forsiden av rammen, som er støttet i begge ender av støtter.
Systemstrømmen flyter gjennom terminalene, stasjonær kontaktstøttestang, stasjonær hovedkontakt, bevegelig hovedkontakt kontakt, sylinder, mellomkontakt og mellomflens, danner deretter en krets med systemet gjennom terminaler.
Under påvirkning av aktuatoren trekker betjeningsarmen den isolerende trekkstangen, stempelstangen, sylinderen, bevegelig bue kontakt, og dysen nedover sammen. En lysbue genereres når de bevegelige og stasjonære kontaktene skilles. Når det bevegelige kontaktsystemet beveger seg nedover til en bestemt posisjon, munnstykket åpnes og komprimert SF6-gass i sylinderen blåses inn i bueområdet gjennom dysen. Buen slukkes når strømmen krysser null.
Under påvirkning av aktuatoren trekker betjeningsarmen den bevegelige kontakten koblet til den isolerte stangen oppover til lukkeposisjon. Samtidig kommer SF6-gass inn i sylinderen, og forbereder seg på neste åpningsoperasjon.
Sammensatt av en SF6-tetthetsmåler (trykkmåler og tetthetskontroller integrert), gasstilførselsventil, trefase ventiler og SF6 gassrørledning. Den har temperaturkompensasjon, alarm og låsende trykkbeskyttelse til sikre stabilt SF6-gasstrykk.
Plassert i mekanismehuset, inkluderer den nøkkelkomponenter som betjeningsbrytere, automatiske brytere, utløsebrytere, releer, terminaler, lukkespoler, motorer og varmeovner. Den muliggjør bryterkontroll, anti-pumping, fjærenergilagring, SF6 gasstrykkbeskyttelse, oppvarming og belysningsfunksjoner.

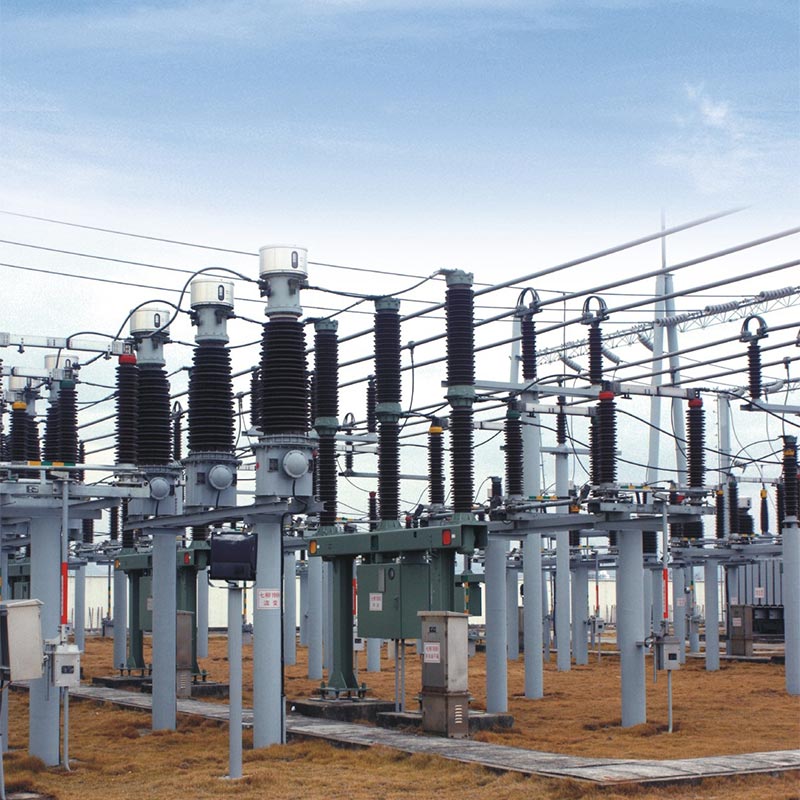

For å verifisere påliteligheten og funksjonaliteten til Usune LW36-110 høyspenningsbryter for transformatorstasjon, dette produktet har blitt brukt på et 110kV nettstasjonsprosjekt i en viktig industripark i Øst-Kina. Som en pålitelig leverandør, Usune leverte 12 LW36-110 effektbrytere for dette prosjektet, som har fungert stabilt i over tre år.
Denne transformatorstasjonen leverer strøm til mer enn 50 store og mellomstore bedrifter i industriparken, krever ekstremt høy stabilitet og sikkerhet. I de tidlige stadiene av prosjektet, klienten omfattende sammenlignet flere kinesiske produsenter, og valgte til slutt Usunes LW36-110 effektbrytere på grunn av deres overlegne teknisk ytelse, streng kvalitetskontroll og omfattende ettersalgsservice. Under drift vil produktene tålte ekstreme værforhold, inkludert høye temperaturer, kraftig regn og lavt temperaturer uten registrerte funksjonsfeil. SF6-gasslekkasjeraten var langt under standardkravet (≤0,5%), mekanisk drift var jevn, og åpnings- og lukketidene var stabile, noe som effektivt sikret og stabil drift av parkens strømnett. Dette fikk stor ros fra klienten, og Usune ble den utpekt kraftutstyrsleverandør for parkens påfølgende utvidelsesprosjekter.
A1: Produktet har en mekanisk levetid på 6000 sykluser, og under normal bruk og regelmessig vedlikehold er det kontinuerlig levetid kan nå 12 år. Viktige vedlikeholdspunkter inkluderer: ukentlige rutinemessige inspeksjoner (kontrollere isolator integritet, SF6-gasstrykk og driftsstatus); årlige overhalinger hvert 3. år (rengjøring av isolatorer, kontroll festemidler, måling av hovedkretsmotstand og SF6-gassfuktighetsinnhold); store overhalinger er påkrevd under følgende forhold: 12 års kontinuerlig drift, 2000 nominelle strømavbrudd, 20 full kapasitet (40kA) avbrudd, eller 6000 mekaniske operasjoner. Usune gir profesjonell vedlikeholdsveiledning og reservedeler forsyning for å sikre langsiktig stabil drift av produktet.
A2: Ja, dette produktet har sterk miljøtilpasningsevne og kan brukes i stor høyde og ekstremt kaldt regioner. Omgivelsestemperaturområdet er -30℃ til +40℃, med en maksimal tilpasningsbar høyde på ≤3000m. Det kan det tåler 700 Pa vindtrykk og 10 mm ising, og dens seismiske styrke oppfyller kravene til horisontal akselerasjon ≤0,3g og vertikal akselerasjon ≤0,15g. Den er også egnet for områder med daglig gjennomsnittsslektning luftfuktighet ≤95 % og månedlig gjennomsnittlig relativ luftfuktighet ≤90 % (25 ℃), og kan brukes i miljøer fri for brennbare, eksplosive, kjemisk etsende og alvorlige vibrasjonsforhold, som fullt ut oppfyller miljøkravene til de fleste transformatorstasjonsprosjekter i Kina og til og med globalt.
Zhejiang Usune Electric Co., Ltd. er en profesjonell produsent og leverandør av høyspentstrømbrytere i Kina, med fokus på forskning, utvikling, produksjon, salg og ettersalgsservice av høyspentkretser brytere, brytere og annet strømutstyr. Selskapets fabrikk ligger i Zhejiang-provinsen, Kina, dekker et område på over 10 000 kvadratmeter, utstyrt med avanserte produksjonslinjer, testutstyr og en profesjonelt FoU-team.
Usune følger filosofien om "Quality First, Customer Supreme", og implementerer strengt et kvalitetskontrollsystem under produksjonsprosessen. Alle produkter gjennomgår strenge tester før de forlater fabrikken. Som en betrodd leverandør, Usune har levert høykvalitets kraftutstyr til hundrevis av nettstasjonsprosjekter både innenlands og internasjonalt, vinne bred kundeanerkjennelse for sin pålitelige produktkvalitet og omfattende ettersalgsservice.
