Høyspent Sf6 effektbryter

Zhejiang Usune Electric Co., Ltd., en profesjonell produsent av høyspent elektrisk utstyr i Kina, har lansert LW36-110 høyspent Sf6 effektbryter. Dette produktet er et trefaset AC 50Hz utendørs høyspentbryterutstyr egnet for kontroll og beskyttelse av 110kV kraftoverførings- og transformasjonssystemer. Den kan også brukes som en koblingsbryter og bryterenhet.

High Voltage Sf6 Circuit Breaker bruker et unikt "termisk ekspansjon + assistert blåsing" lysbueslukkingsprinsipp, utstyrt med en CTB-1 type fjærdriftsmekanisme, i samsvar med nasjonale og internasjonale standarder, og har utmerket lysbueslukkingsytelse, høy sikkerhet og stabile driftsegenskaper. Som en pålitelig leverandør, Usune er forpliktet til å tilby høykvalitets, holdbart høyspentbryterutstyr. Dens LW36-110 SF6-krets breaker har blitt mye brukt i nøkkelprosjekter som strømnett og industriparker, og gir pålitelig strømforsyning for infrastrukturbygging.

Kjernefordeler

1. Avansert lysbueslukkingsteknologi

Ved å bruke et unikt "termisk ekspansjon + assistert blåsing" lysbueslukkingsprinsipp, har den kort lysbue slokketid, lang elektrisk levetid og lav driftsstøy, noe som effektivt forbedrer strømforsyningens stabilitet.

2. Høy sikkerhetsytelse

Ved å bruke SF6-gass som isolasjons- og lysbueslukkemedium, kan den skryte av utmerket isolasjon og lysbueslukking ytelse, eliminerer risikoen for forbrenning og eksplosjon, noe som gjør den egnet for tett befolkede områder.

3. Stabil driftsmekanisme

Utstyrt med en fjærdriftsmekanisme av typen CTB-1, har den en enkel og kompakt struktur, sikker og pålitelig drift og sterke anti-interferensegenskaper.

4. Overholdelse av internasjonale standarder

Fullt kompatibel med GB1984-2003 "AC High Voltage Circuit Breakers" og IEC62271-100, 2001 "High Voltage Switchgear" og kontrollutstyr—del 100: høyspenningskretsbrytere," som oppfyller de tekniske kravene til global kraft prosjekter.

Gjeldende miljøforhold

Høyspent Sf6-kretsbryteren er designet for utendørs bruk, og tilbyr sterk miljøtilpasningsevne og egnethet for ulike tøffe driftsforhold:

1. Omgivelsestemperatur: -30 ℃ ~ +40 ℃
2. Høyde: ≤3000m
3. Relativ fuktighet: Daglig gjennomsnitt ≤95 %, månedlig gjennomsnitt ≤90 % (ved 25 ℃)
4. Vindtrykk ≤700Pa; Ising Tykkelse ≤10mm
5. Seismisk intensitet: Horisontal akselerasjon ≤0,3 g, vertikal akselerasjon ≤0,15 g
6. Ingen brennbare, eksplosive, kjemisk etsende eller sterkt vibrerende miljøer

Produktstruktur og arbeidsprinsipp

1. Overordnet struktur

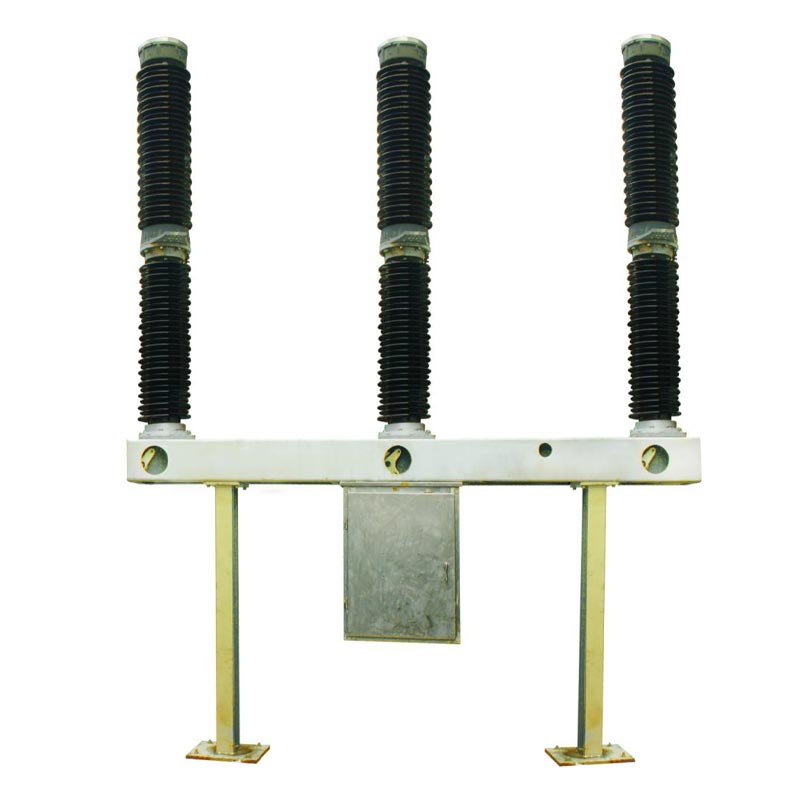

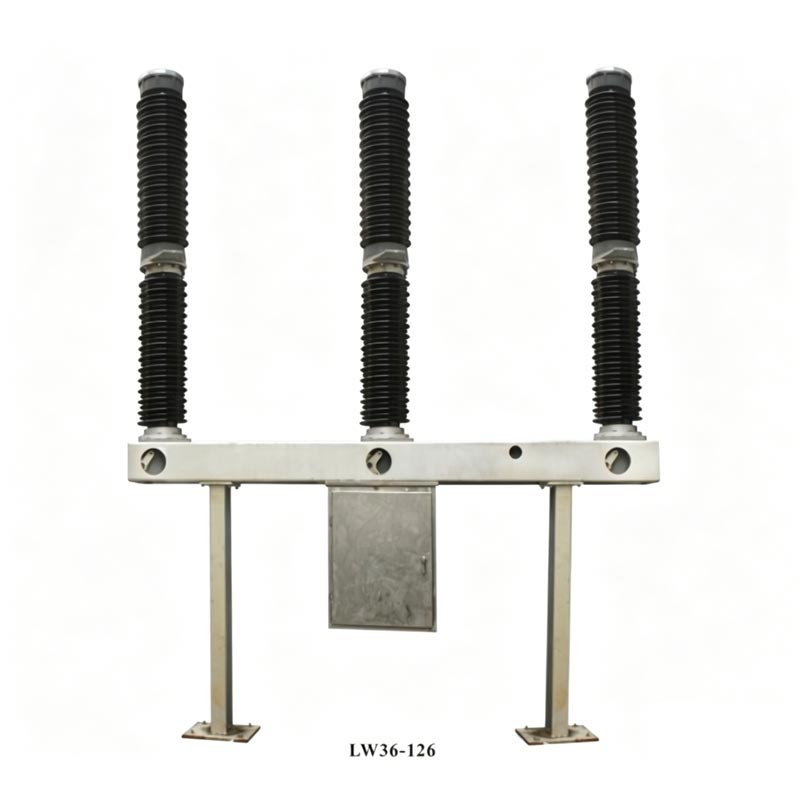

Høyspent Sf6-kretsbryteren tar i bruk en integrert selvslukkende lysbueslukkende struktur. Hver fase er en en-søyle single-break (POLE). Hver effektbryter består av tre faser, installert på samme ramme, og drives av en fjærmekanisme, med de tre fasene mekanisk koblet sammen. Toppen av produktet har en bueslukkingskammer porselensbøssing, midtdelen inneholder en støtteporselensbøssing og ramme, og mekanismeboksen er opphengt under midten av rammen, og huser en fjærdrevet mekanisme og elektrisk kontrollkomponenter. En SF6 gasstetthetskontroller er installert på forsiden av rammen, som støttes på begge ender med støtter.

2 nøkkelkomponenter og funksjoner

- Bueslukkingsenhet: Bruker en selvaktiverende lysbueslukkende struktur. Når strømbryteren utløses, vil høytrykks termisk ekspansjon i sylinderen slukker lysbuen, noe som sikrer rask og effektiv slokking.
- Støtteisolasjonsenhet: Støtter den lysbueslukkende kammerisolatoren og gir isolasjon til jord for energiserte komponenter; isolasjonsstangen forbinder betjeningsarmen og stoppstangen, noe som sikrer isolasjonssikkerhet.
- Adsorbent: Installert inne i det øvre endedekselet til lysbueslukkingskammeret, holder den SF6-gass tørr og absorberer dekomponeringsgasser produsert ved lysbuedekomponering. Den må skiftes under vedlikehold.
- Lekkasjeforebyggende struktur: Bruker en kombinasjon av statisk tetning (O-ring + tetningsmiddel) og dynamisk tetning (fjærkompresjonstetning), som oppnår en årlig SF6-gasslekkasjerate på ≤0,5 %. - Fjærbetjent mekanisme: Aktiverer åpning, lukking og gjenlukking med høy hastighet (lukketid ≤145ms, åpningstid ≤60ms), stabil ytelse, og støtter manuell og elektrisk energilagring.

3. Arbeidsprinsipp

- Lukkeposisjon: Systemstrømmen flyter gjennom terminaler, stasjonær kontaktstøttestang, stasjonær hovedkontakt, bevegelig hovedkontakt, sylinder, mellomkontakt og mellomflens, og danner en krets gjennom terminaler.
- Åpningsoperasjon: Under påvirkning av betjeningsmekanismen trekker betjeningsarmen isolasjonsstangen, stempelet stang, sylinder, bevegelig lysbuekontakt og dyse nedover; en lysbue genereres når de bevegelige og stasjonære kontakter skille. Etter at det bevegelige kontaktsystemet beveger seg til en bestemt posisjon, åpnes dysen og komprimerer SF6-gass til blås bort buen, og slukker buen når strømmen krysser null.
- Lukkeoperasjon: Betjeningsmekanismen driver den bevegelige kontakten oppover til lukkeposisjon, mens SF6 gass kommer inn i sylinderen, og forbereder seg på neste åpning.

Viktige tekniske parametere

Usune LW36-110 SF6 effektbryter har utmerket teknisk ytelse, med nøkkelparametere som møter de høye standarder for 110kV kraftsystemer, som sikrer stabil og effektiv drift.

Prosjektreferanse

Cas-space rakettoppskytingsprosjekt

Testrapport

Praktisk søknadssak

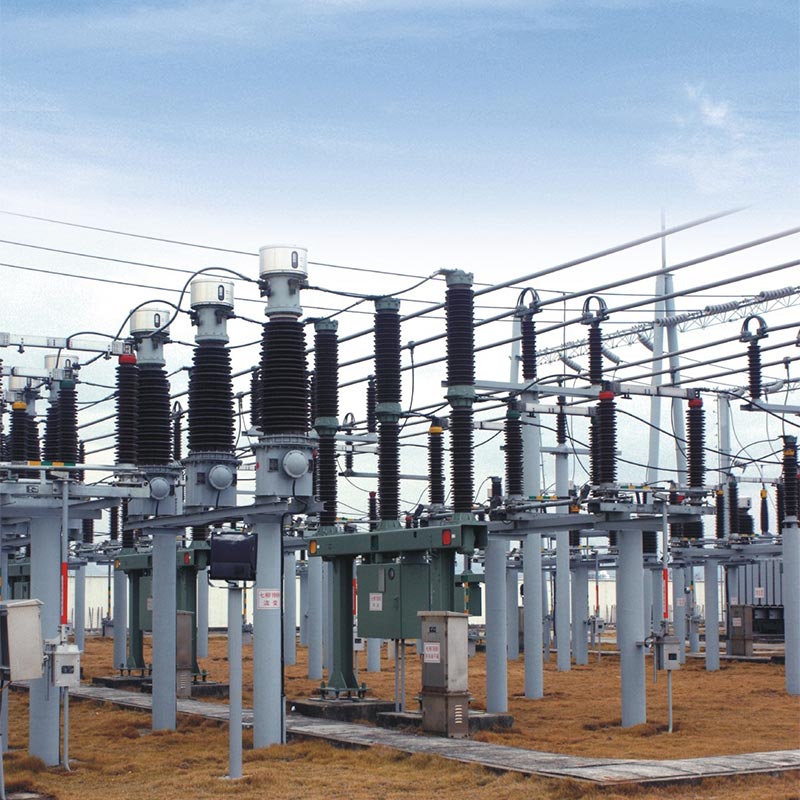

Kasusstudie: 110kV Power Grid Upgrade Project i Nord-Kina

Prosjektbakgrunn: Et 110 kV strømnett i Nord-Kina trengte å oppgradere sitt aldrende koblingsutstyr for å forbedre strømmen forsyningsstabilitet og sikkerhet, møter tøffe miljøer som lave vintertemperaturer (-25 ℃) og sterk vind trykk.

Produktapplikasjon: Prosjektet valgte 20 Usune LW36-110 SF6 effektbrytere. Deres tilpasningsevne ved lav temperatur (-30 ℃ ~ + 40 ℃) og utmerket lysbueslukkende ytelse løste effektivt problemet med ustabil drift av aldringsutstyr ved lave temperaturer.

Søknadsresultater: Siden det ble tatt i bruk i 2022 har utstyret fungert stabilt i fire år uten lysbueslukkingsfeil, gasslekkasje eller andre feil. Den årlige strømforsyningens pålitelighet har økt med 0,8 %, noe som effektivt sikrer normal strømforsyning for innbyggere og industribedrifter i området.

FAQ

Q1: Hva er levetiden til Usune LW36-110 High Voltage SF6 Circuit Breaker, og hva er vedlikehold nødvendig under drift?

A1: Produktet har en mekanisk levetid på 6000 sykluser, og en kontinuerlig levetid på opptil 12 år under normal vedlikehold. Rutinemessig vedlikehold inkluderer ukentlige visuelle inspeksjoner (isolatorintegritet, SF6-gasstrykk, etc.) og årlig vedlikehold hvert 3. år (rengjøring av isolator, måling av hovedkretsmotstand, etc.). En major overhaling er nødvendig når vedlikeholdsbetingelser er oppfylt (f.eks. 12 års kontinuerlig drift, 2000 merkestrøm avbrudd osv.). Produsent Usune gir profesjonell vedlikeholdsveiledning og reservedeler for å sikre langsiktig stabil drift av utstyret.

Q2: Hva bør gjøres hvis det oppstår en SF6-gasslekkasje i effektbryteren, og er det noen sikkerhetsrisiko?

A2: Dette produktet har en dobbel lekkasjesikker struktur (statisk tetning + dynamisk forsegling), med en årlig lekkasjerate ≤0,5 %, langt under nasjonal standard. Hvis en lekkasje oppdages, kan lekkasjepunktet lokaliseres ved hjelp av en SF6-gasslekkasje detektor. Etter at strømmen er brutt, kan tetningsmassen eller O-ringen skiftes ut. SF6-gass er ikke-giftig og ikke-brennbar, men overdreven lekkasje kan påvirke utstyrets isolasjons- og lysbueslukkende ytelse. Produktet er utstyrt med en SF6 gasstetthetskontroller; den alarmerer når trykket er under alarmverdien (0,45±0,03MPa) og låser seg drift når trykket er under låsetrykket (0,40±0,03 MPa), og unngår dermed sikkerhetsrisikoer.
