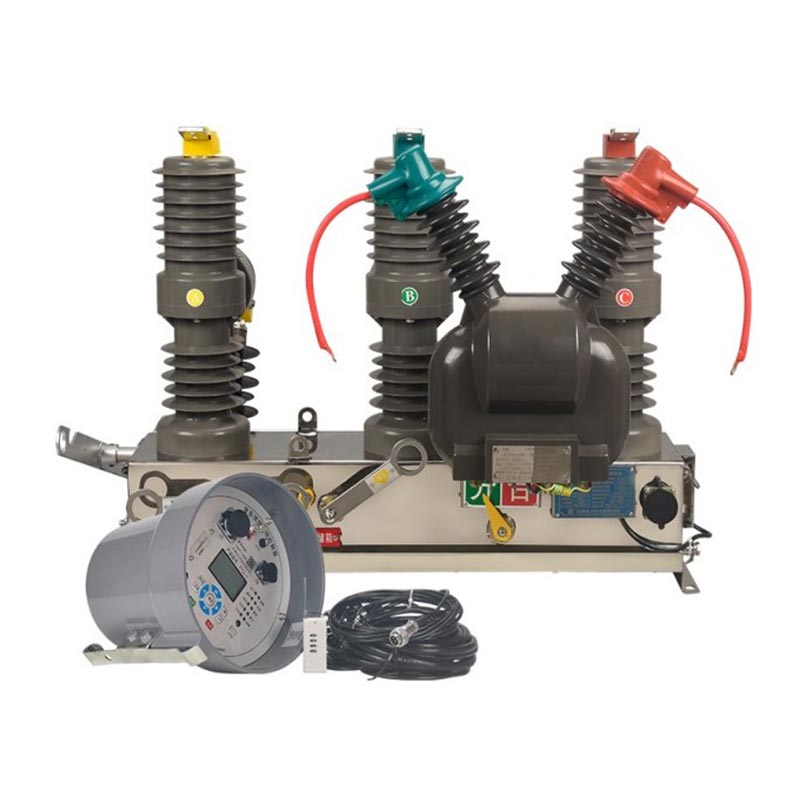

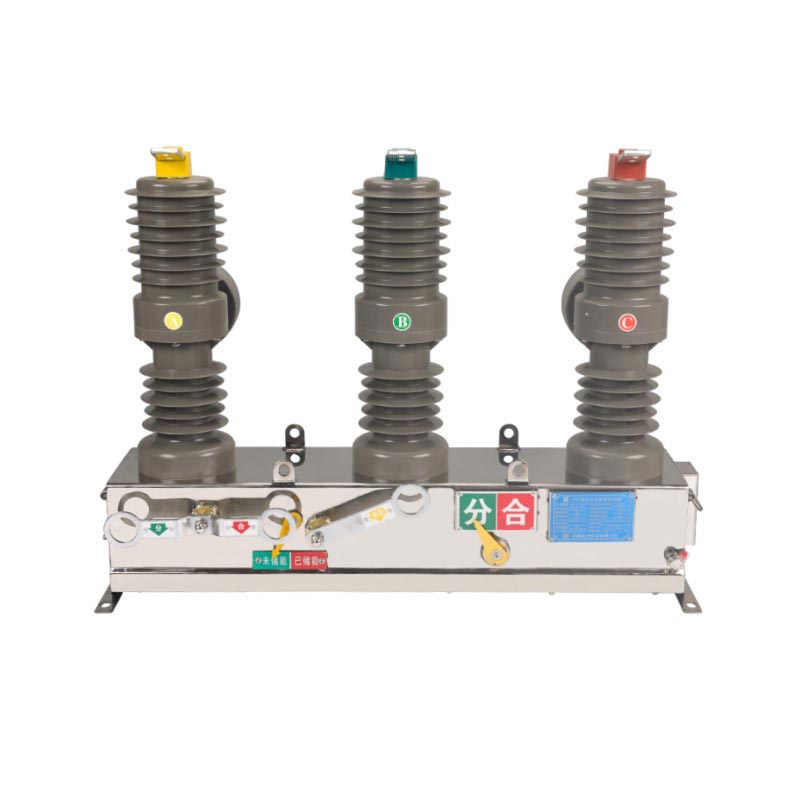

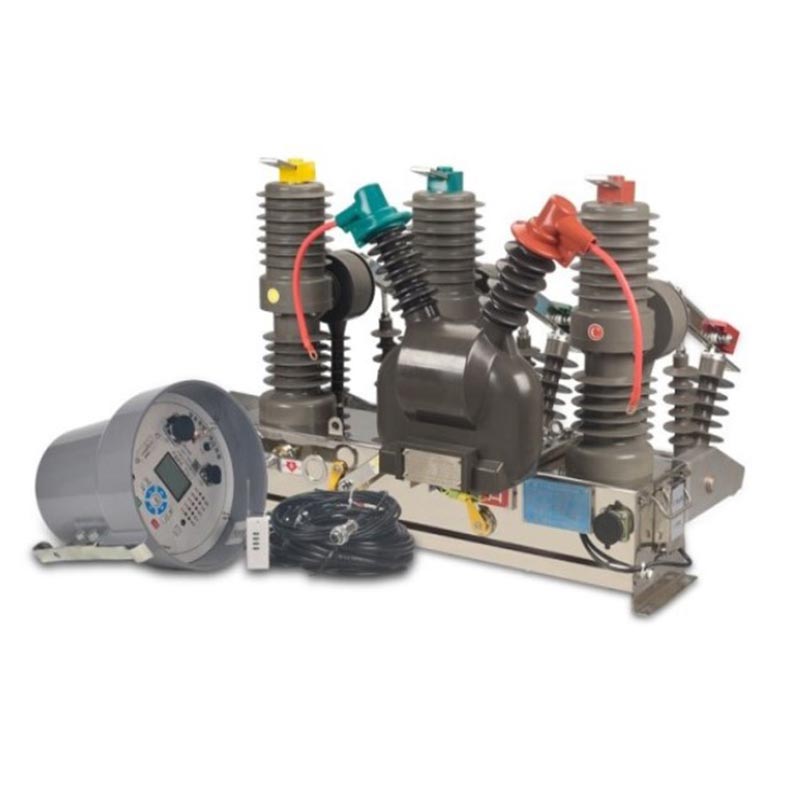

11 kV stangmontert vakuumbryter

Usune ZW32-12 11 kV polmontert vakuumkretsbryter er en utendørs polmontert vakuumkretsbryter spesielt designet for 10kV–12kV kraftdistribusjonssystemer. Den bruker en høypålitelig vakuumavbryter for bue slokking, nøyaktig og sikker slå på og av ulike strømmer. Dens robuste mekaniske struktur støtter hyppig drift og er egnet for scenarier som krever gjentatt veksling.

- Nominell spenning: 12kV (kompatibel med 10kV/11kV-systemer)
- Hyppighet: 50/60 Hz
- Antall faser: Trefase AC
- Isolasjon: Antialdrings- og korrosjonsbestandige materialer i utendørskvalitet
- Driftsmetode: Manuell/Elektrisk, kompatibel med intelligente kontrollere

Kjernefunksjoner og fordeler

1. Overlegen bruddytelse

- Rask slokkehastighet for vakuumbuer, kort bruddtid og høy driftsstabilitet;
- Utmerket kortslutningsbrytende kapasitet, som effektivt beskytter linjer og utstyr;
- Lang mekanisk og elektrisk levetid, egnet for hyppige driftsscenarier.

2. Intelligente "Four Remote"-funksjoner

Når den er sammenkoblet med en Usune intelligent kontroller, kan den danne en automatisk gjenlukker, og realisere:
- Fjernkontroll: Ekstern åpning og lukking av ekspedisjonssentralen;
- Telemetri: Sanntidsovervåking av strøm-, spennings-, effekt- og energidata;
- Fjernsignalering: Rapporterer aktivt utstyrsstatus, alarm og feilinformasjon;
- Fjernjustering: Online innstilling og modifisering av beskyttelsesparametere.

3. Slitesterk utendørsdesign

- Helt lukket IP54+ beskyttelsesgrad, støvtett, regntett og kondensbestandig;
- Stabil drift i miljøer fra -40 ℃ til +70 ℃, motstandsdyktig mot saltsprut, fuktighet og forurensning;
- Kompakt struktur, stangmonterbar, enkel å installere og krever minimalt vedlikehold.

Applikasjonssak fra den virkelige verden

1. Prosjekt

Rural Power Grid Automation Upgrade Project i Anhui-provinsen, Kina

2. Bakgrunn

Hyppige forbigående feil (lynnedslag, trekontakt) i landlige strømnett, langsom feilisoleringshastighet og en høy risiko for store strømbrudd.

3. Løsning

Distribuer 120 Usune ZW32-12 gjenlukkere med intelligente kontrollere som stangmonterte gjenlukkere for 10kV luftledninger.

4. Søknadsresultater:

- Feilisolering: Automatisk utløsning innen 50 ms for kortslutningsfeil, strømgjenoppretting innen 1 minutt for ikke-defekte områder;
- Eliminering av forbigående feil: Automatisk gjenlukking eliminerer 85 % av midlertidige strømbrudd;
- Fjernstyring: "Fire eksterne"-funksjoner reduserer arbeidsbelastningen for inspeksjon på stedet med 60 % og forbedrer forsendelsen effektivitet med 70 %;

- Pålitelighet: Etter mer enn to års drift er gjennomsnittstiden mellom feil (MTBF) >85 000 timer uten store feil, noe som forbedrer strømforsyningens pålitelighet for over 30 000 brukere på landsbygda.

Hoved tekniske parametere

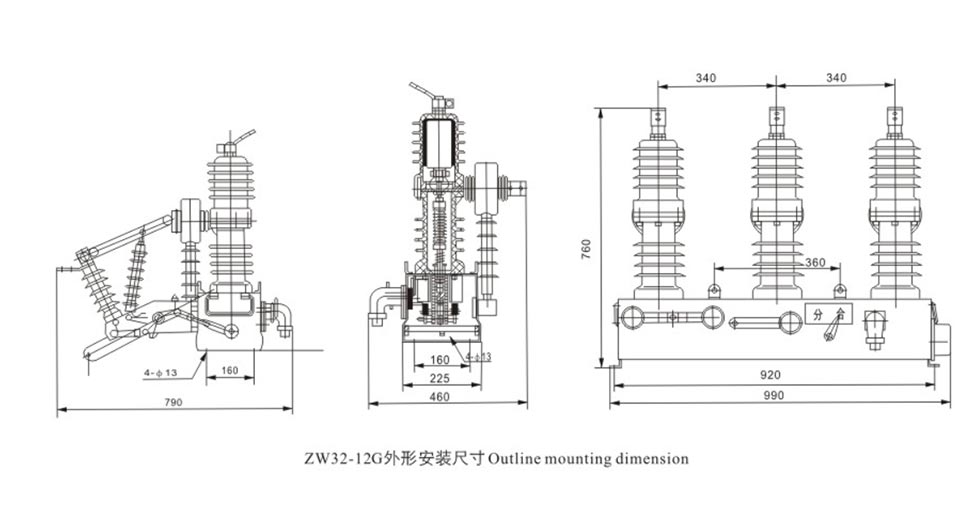

Ytre dimensjoner

Prosjektreferanse

Cas-space rakettoppskytingsprosjekt

Testrapport

FAQ

Spørsmål 1: Hvorfor er ZW32-12 11 kV stangmontert vakuumkretsbryter egnet for hyppige driftsscenarier?

A: Vakuumbryteren har lav kontaktslitasje og lang elektrisk levetid; sin presisjonsfjærdriftsmekanisme har høy mekanisk stabilitet (mekanisk operasjonstall ≥10 000 ganger); dens materialer og struktur er tretthetsbestandig, opprettholder stabil ytelse under gjentatte operasjoner, noe som gjør den egnet for hyppige byttescenarier som kondensatorbanker og industrilinjer.

Spørsmål 2: Hvordan implementeres de "fire eksterne"-funksjonene?

A: Koble ZW32-12 til Usune FTU-kontrolleren via RS-485 eller trådløst (4G/LoRa). Kontrolleren samler inn enheten data, kommuniserer med hovedstasjonen og utfører fjernkommandoer, og oppnår dermed fjernkontroll, sanntids telemetri, status fjernsignalering og online fjernjusteringsfunksjoner.

Q3: Hvilket vedlikehold kreves for utendørs bruk?

A: Dette produktet er praktisk talt vedlikeholdsfritt. Regelmessige kontroller anbefales:
- Hvert 1-2 år: Sjekk tetninger, festemidler og isolasjonsytelse;
- Hvert 2.-3. år: Sjekk integriteten til vakuumavbryteren og mål kontaktmotstanden;
- Hvert 5. år: Utfør en omfattende kalibrering av mekanisk og elektrisk ytelse. Usune gir livslang teknisk støtte og opplæringstjenester.

Konklusjon

Usune ZW32-12 11 KV stangmontert vakuumkretsbryter kombinerer utmerket ytelse, intelligent drift, og holdbarhet. Som en ledende produsent i Kina, sikrer Usune pålitelig produktkvalitet, tilpasser seg urbane og landlige kraftnett, industriparker og nye energisystemer, noe som gjør det til det foretrukne utstyret i den moderne kraften distribusjonsfelt. Med sin modne feltapplikasjonserfaring og omfattende tekniske støtte har Usune bli en pålitelig leverandør og produsent i den globale kraftinfrastruktursektoren.
