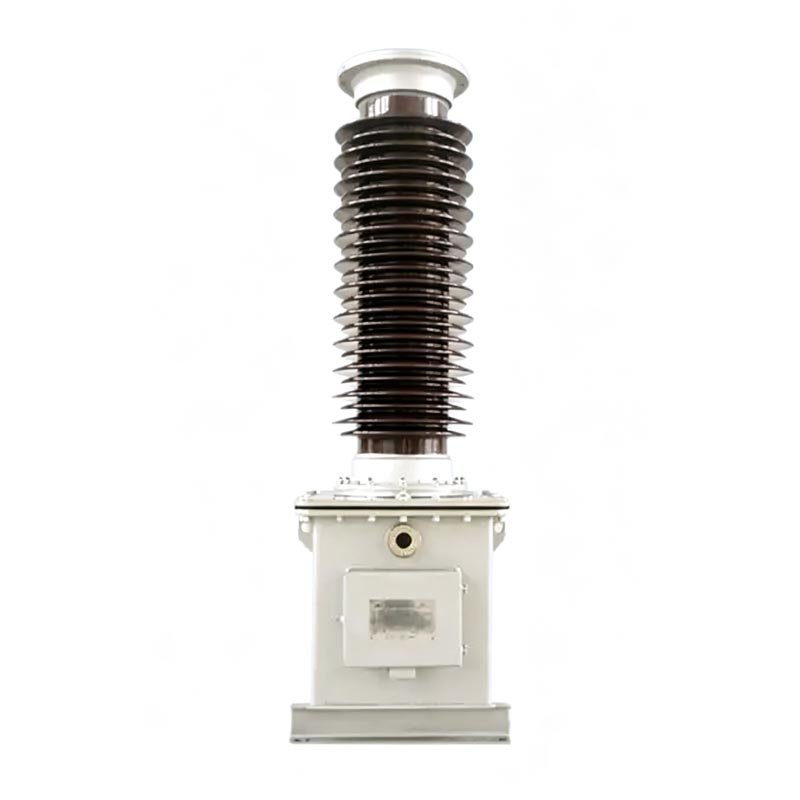

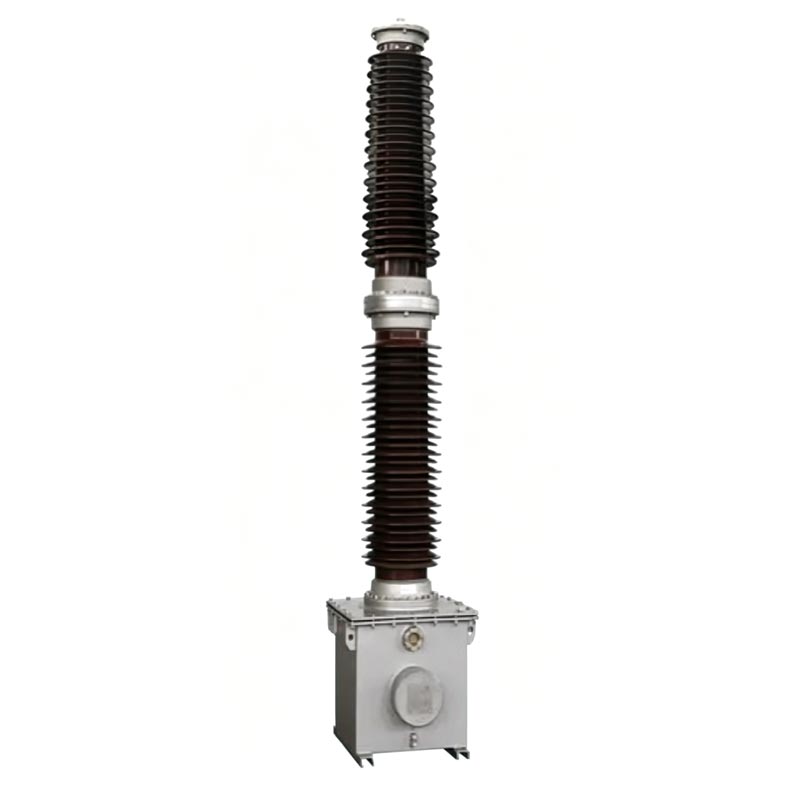

Utendørs spenningstransformator

Usune TYD-serien utendørs spenningstransformator dekker alle spenningsnivåer fra 35kV til 220kV, og konverterer høyspenning systemer til 100/√3 V eller 100 V standard lavspenningssignaler for å møte behovene til energimåling, spenningsmåling, relébeskyttelse og verifisering av nettsynkronisering. Sammenlignet med tradisjonelle elektromagnetiske spenningstransformatorer, Dette produktet har også kommunikasjonskobling for kraftlinjebærer, som unngår ferroresonansproblemer. Dens generelle strukturen er pålitelig, og sikrer langsiktig sikker og stabil drift av høyspentnett, noe som gjør den til en kjerne støtteenhet for smart grid-konstruksjon.

Kondensatorspenningstransformator

TYD-35 (66, 110/220)kV-0,01 (0,02)

Generelle instruksjoner

Produktmodellforklaring

TYD-seriens modellkoder definerer klart produktparametere og aktuelle scenarier, noe som letter ingeniørarbeidet valg og installasjon på stedet. Kodingsreglene er som følger:

1. Modellstruktur: TYD ① – ② ③

- TYD: Kode for kapasitiv spenningstransformator
- ①: Nominell fasespenning til systemet (enhet: kV)
- ②: Nominell kapasitans til spenningsdeleren (enhet: μF, valgfritt 0.01μF, 0.02μF)
- ③: Funksjonell funksjon suffikskode

2. Suffikskodeforklaring:

- H: Forurensningsbestandig type, egnet for sterkt forurensede områder
- G: Høyhøyde type, egnet for områder over 2000m høyde
- F: Egnet for nøytralpunkt ikke-effektivt jordede systemer

3. Typisk modelleksempel

TYD110/√3-0,02FH, som representerer et 110kV spenningsnivå, en spenningsdeler nominell kapasitans på 0,02μF, egnet for nøytralpunkt ikke-effektivt jordede systemer og klasse D forurensningsmiljøer, en kapasitiv spenningstransformator.

Kjernefunksjoner

1. Nøyaktig måling og spenningsmåling

Muliggjør høypresisjonsspenningsinnsamling og energimåling, og sikrer nøyaktig avregning av strømnettet forbruksdata.

2. Strømnettbeskyttelse og automatisk kontroll

Gir stabile spenningssignaler for relébeskyttelse, automatisk styring av strømnettet og synkronisering verifisering, som muliggjør rask respons på systemfeil.

3. Strømlinjekommunikasjonskobling

Fungerer som en koblingskondensator for kraftlinjebærerkommunikasjon, og oppnår kraftlinjesignaloverføring uten ekstra ledninger.

Utførelsesstandarder

Hele produksjons- og testprosessen til utendørsspenningstransformatoren følger strengt nasjonalt autoritative standarder som fullt ut oppfyller spesifikasjonene for teknisk aksept:
- GB/T20840.1-2010 "Instrumenttransformatorer - Del 1: Generelle tekniske krav"
- GB/T20840.5-2013 "Instrumenttransformatorer - Del 5: Supplerende tekniske krav for kapasitiv spenning transformatorer"
- GB/T19749-2005 "Koblede kondensatorer og kapasitive spenningsdelere"

Gjeldende miljøforhold

Utendørs spenningstransformator har utmerket miljøtilpasningsevne og kan fungere stabilt under kompleks utendørs forhold. Standard gjeldende parametere er som følger:
- Installasjonsscenarier: Egnet for både innendørs og utendørs bruk
- Omgivelsestemperatur: -40℃～+45℃ (Spesielle forhold kan tilpasses og forhandles)
- Maksimal vindhastighet: ≤150 km/t
- Nominell høyde: ≤2000m (G-type høyhøydeversjon tilpasser seg høyere høyder)
- Ising Tykkelse: ≤10mm
- Antiforurensningsgrad: Standard klasse D (krypeavstand ≥ 43,3 mm/kV), valgfri klasse E (krypeavstand ≥ 53,7 mm/kV)

Produktets strukturelle fordeler

Usune TYD-serien CVT tar i bruk en modulær integrert struktur, bestående av to kjernedeler: en kapasitiv spenning deler og en elektromagnetisk enhet. Strukturen er robust og holdbar:

1. Høystyrke kapasitiv spenningsdeler

Bruker en høykvalitets tynnfilm- og kondensatorpapirkompositt dielektrikum. Flere kondensatorelementer er koblet i serie inne i porselensbøssingen, vakuumimpregnert med isolasjonsolje av høy kvalitet. Den fullt ut forseglet struktur er utstyrt med en oljekompensasjonsenhet for å opprettholde intern spenningsstabilitet og eliminere olje lekkasje og fuktproblemer. Boltemonteringsstrukturen sikrer praktisk installasjon og sikker tilkobling.

2. Integrert elektromagnetisk enhet

Inkluderer en innebygd mellomtransformator, kompenserende reaktor og hurtigmettende reaktordemper, alt forseglet i en oljefylt ståltank. Den er forhåndsmontert med lavspenningsdeleren før den forlater fabrikken, sikre fullstendig isolasjon av det isolerende oljesystemet og eliminere gjensidig interferens.

3.Sikkerhetsbeskyttelsesdesign

Utstyrt med dedikerte demping, jording og bærebølgeterminaler med tydelige markeringer. Flere beskyttende strukturer forhindrer effektivt sikkerhetsfarer som høyspenningslekkasje og skade på sekundært utstyr.

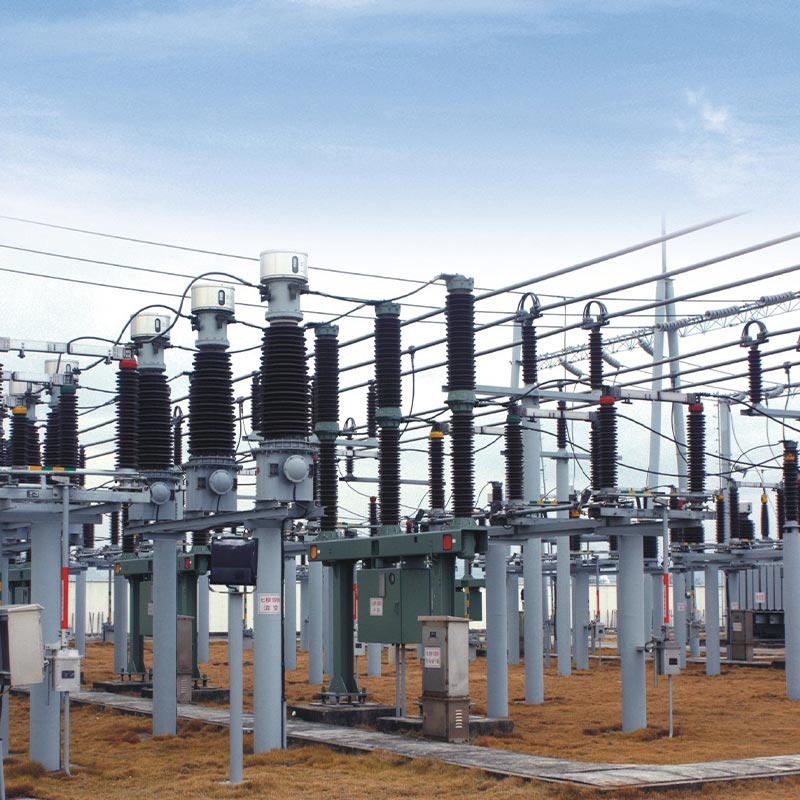

Engineering Application Cas

Som en høykvalitetsleverandør av høyspent CVT-utstyr, har Usunes spenningstransformatorer i TYD-serien blitt vellykket brukt på et nøkkelprosjekt i renoveringen av 110kV urbant strømnett i Zhoushan, Zhejiang-provinsen. Den prosjektet valgte den klassiske modellen TYD110/√3-0.02FH, egnet for de komplekse driftsforholdene til den lokale kystområde med stor forurensning og et ikke-effektivt jordet nøytralt punkt.
Det originale utstyret i denne transformatorstasjonen led av ustabil spenningsmåling og svak anti-interferens evner. Etter å ha erstattet CVT-ene med Usune TYD-serien CVT-er, har utstyret fungert stabilt i mer enn 3 år, opprettholde nøyaktig måling og stabil signalutgang selv i tøffe miljøer som høye fuktighet, saltsprut og sterk vind. Dette gir pålitelig støtte for nettstasjonsrelébeskyttelse og bærer kommunikasjon, effektivt forbedre påliteligheten til den regionale kraftnettdriften, redusere utstyr feilrater, og fullstendig verifisering av produktets utmerkede værbestandighet og forurensningsbestandighet.

Drifts- og vedlikeholdsspesifikasjoner

1. Kjernedriftsparametere

- Langtidsdrift: 1,2 ganger nominell spenning (1,2Un)
- Kortvarig overbelastning: Kan fungere i 30 sekunder ved 1,5 Un spenning
- F-type dedikert: Kan operere kontinuerlig i 8 timer ved 1,9 Un spenning

2. Daglig vedlikeholdskrav

- Kontroller regelmessig utstyrets tetningstilstand for å forhindre lekkasje av isolerende olje;
- Sørg for pålitelig tilkobling av dempingsklemmer d1 og d2; åpen kretsdrift er strengt forbudt;
- Når de ikke er koblet til bæreutstyr, må N- og X-terminaler være pålitelig kortsluttet;
- Uautorisert demontering av tetningsbolter og tetningsstrukturer for oljepåfyllingshull er forbudt;
- Rutinemessig oljeprøvetaking og testing av den elektromagnetiske enheten er ikke nødvendig for å unngå sikkerhetsfarer forårsaket av olje nivået synker.

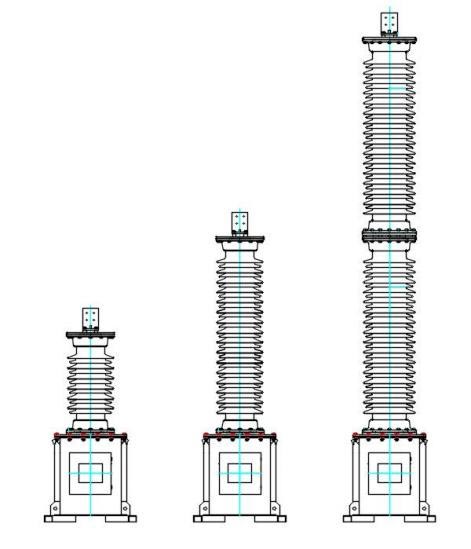

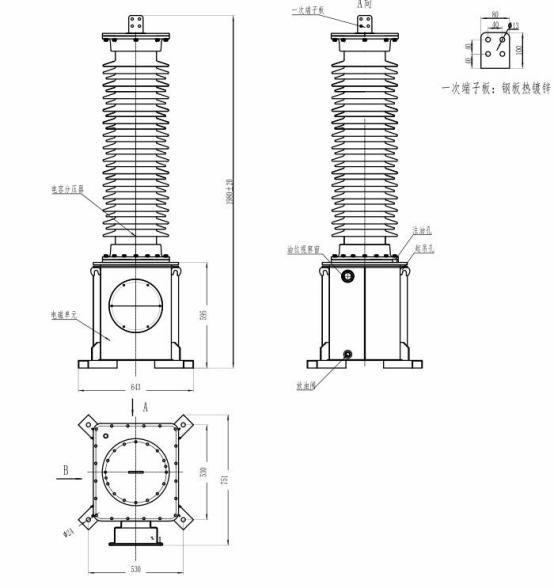

Produktdimensjoner.

Prosjektreferanse

Cas-space rakettoppskytingsprosjekt

Testrapport

FAQ

Spørsmål 1: Hvilke kjernetester må fullføres før Usune TYD-serien CVT tas i bruk?

Tre kjernetester må fullføres i henhold til DL/T596-1996-standarden: For det første, kapasitans og dielektrikum tap av kondensatordeleren må testes, med kapasitansverdien som avviker fra typeskiltet med ≤2 % og dielektrisk taptangens ≤0,002. For det andre må isolasjonsmotstanden til den elektromagnetiske enheten testes med en 2500V megohmmeter, med isolasjonsmotstanden til hver terminal til jord ≥500MΩ. For det tredje, nøyaktigheten kalibrering test krever å øke vinkelen på høyspenningsledningene for å redusere strøkapasitansforstyrrelser og sikre målenøyaktighet.

Spørsmål 2: Hva er de viktigste forholdsreglene for installasjon av utendørsspenningstransformatoren på stedet?

For det første er kondensatordeleren og den elektromagnetiske enheten et matchende sett og må installeres i henhold til navneskiltnummer; de kan ikke byttes vilkårlig. For det andre løftehullene til den elektromagnetiske enheten oljetank må brukes til heising; løfting av kondensatorporselenshylsen er forbudt for å hindre utstyr skade. For det tredje må fundamentet festes med M20 høyfaste bolter, og den generelle tilten til utstyret må ikke overstige 2/1000 mm. For det fjerde, sørg for at X-terminalen er pålitelig jordet og at dempingsterminalen er forsvarlig koblet til for å unngå skade på utstyret.

Spørsmål 3: Hvilke scenarier er H-, G- og F-suffiksmodellene egnet for?

H er anti-forurensningstypen, egnet for sterkt forurensede og sterkt korrosive miljøer som kystområder og industrielle gruver; G er høyhøydetypen, optimalisert for høye høyder, lavspent og lav temperatur miljøer, egnet for områder over 2000m; F er den systemtilpassede typen, spesielt designet for nøytralt punkt ikke-effektivt jordede kraftsystemer, med sterkere overspenningstoleranse, egnet for spesielt strømnett driftsforhold.

Fabrikkstyrke og servicegaranti

Zhejiang Usune Electric er en profesjonell høyspenningsfabrikk for elektrisk utstyr som integrerer FoU, produksjon, og salg. Med mange års erfaring innen høyspenningstransformatorfeltet har den et komplett produksjonssystem og strenge kvalitetskontrollprosesser. Alle TYD-produkter har bestått nasjonal standardtesting, noe som sikrer stabil ytelse og høy kostnadseffektivitet. Standardiserte produkter og tilpassede løsninger kan leveres iht forskjellige spenningsnivåer, miljøforhold og krav til strømnettet, noe som gir pålitelig høyspenning støtteutstyr for globale kraftprosjekter.
