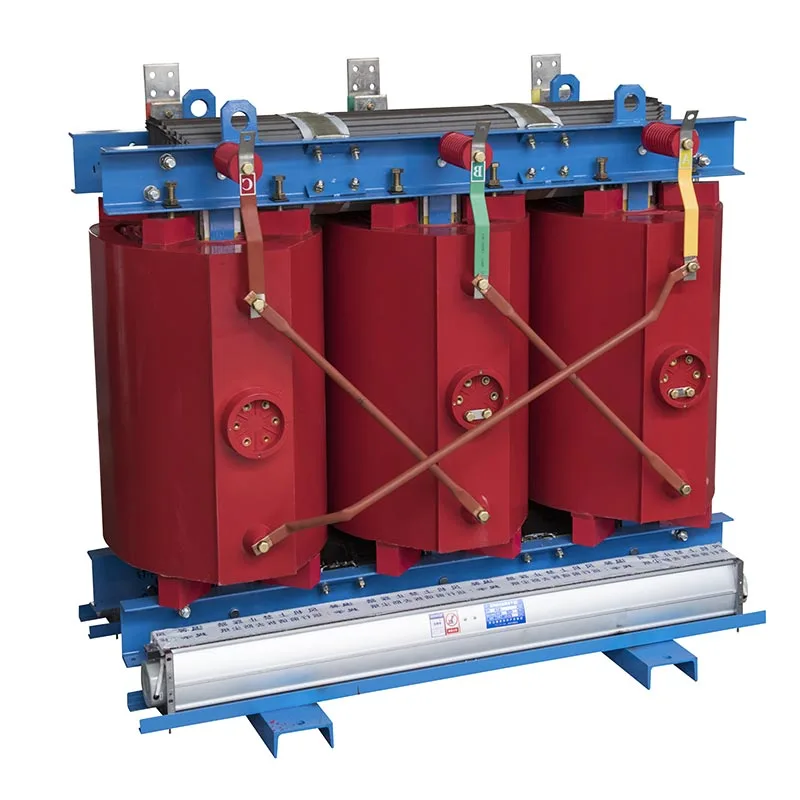

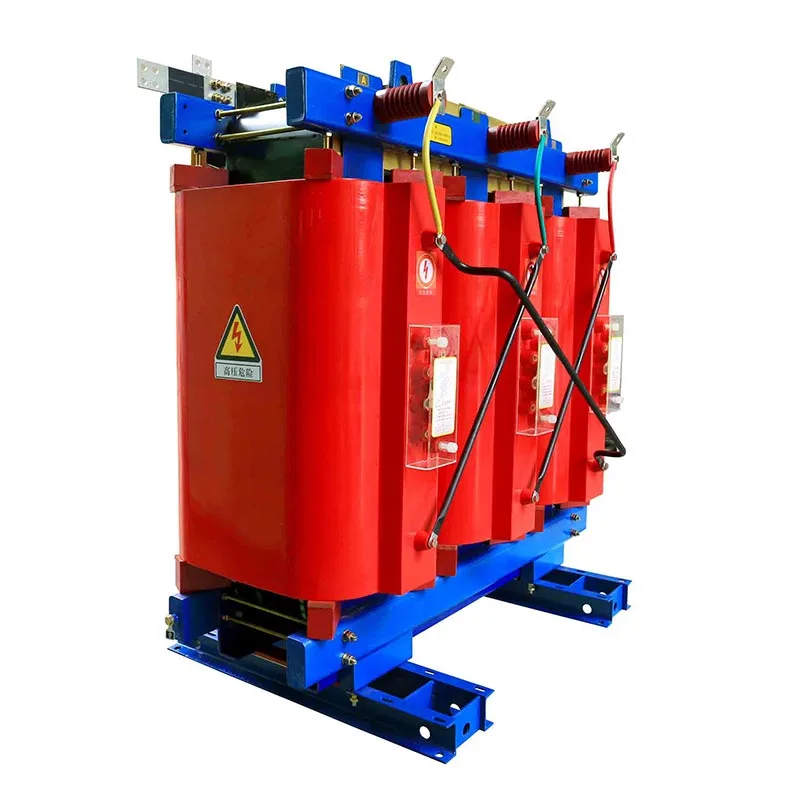

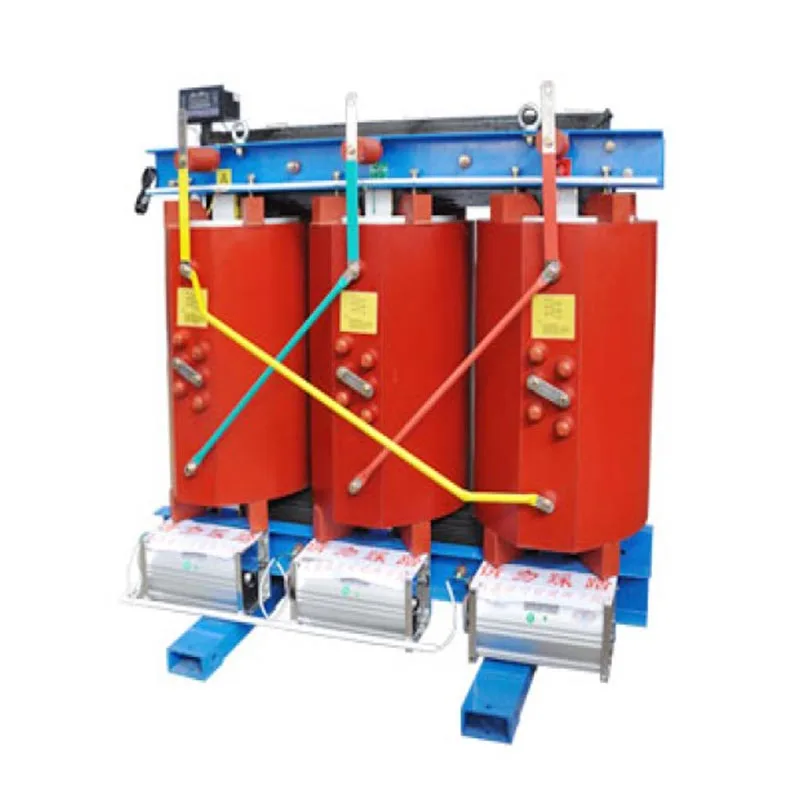

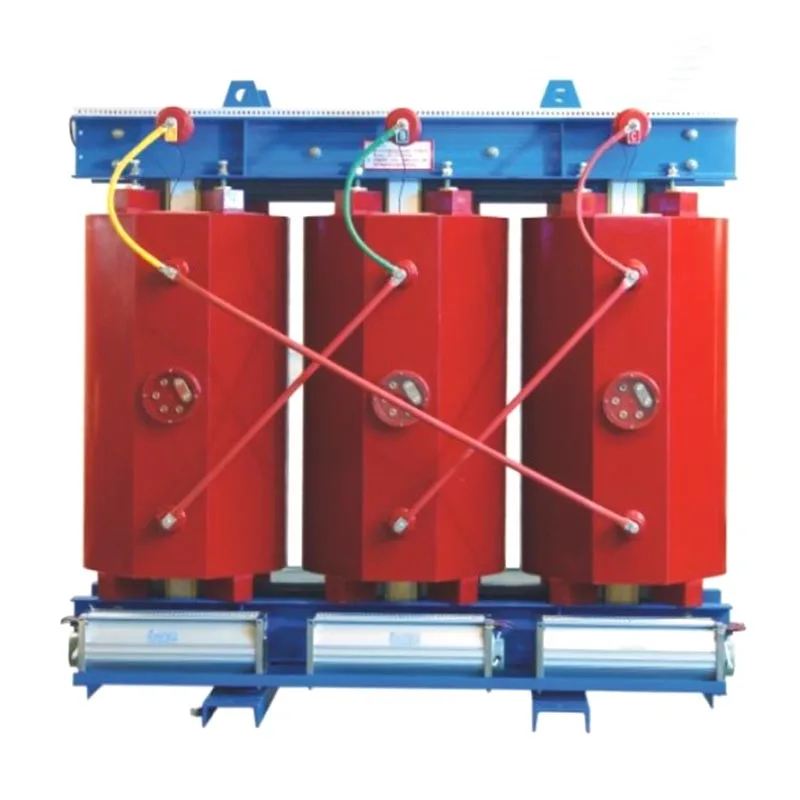

500kVA støpt harpiks tørr type transformator

Usune 500kVA støpt harpiks tørr type transformator er en oljefri kraftfordelingsenhet som bruker luft til kjøling og isolasjon. Dens viklinger er fullstendig innkapslet i høytemperaturbestandig epoksyharpiks, fullstendig eliminere sikkerhetsfarer som oljelekkasjer, branner og eksplosjoner. Enheten har lav delvis utladning, minimalt med støy og null utslipp av forurensende stoffer, noe som muliggjør langsiktig, vedlikeholdsfri drift. Den passer for ulike krevende innendørs kraftapplikasjoner og er mye brukt i kraftdistribusjonssystemer for kommersielle formål bygninger, sykehus, skoler, industrianlegg og T-baner.

Viktige produktfunksjoner

1. Brann- og eksplosjonsmotstand; Overlegen sikkerhet

500kVA støpt harpiks tørr type transformator inneholder ingen isolerende olje og bruker klasse H høytemperaturbestandige støpematerialer. Det vil ikke ta fyr, eksplodere eller lekke olje under unormale forhold som overbelastning eller kortslutning. Innendørs installasjon krever ikke spesialiserte brannsikkerhetsfasiliteter som oljegroper eller brannmurer, noe som effektivt reduserer sivilingeniør- og hjelpekostnader.

2. Miljøvennlig; Null utslipp av forurensende stoffer

Det er ingen risiko for oljelekkasje eller skadelige gassutslipp under drift, noe som sikrer samsvar med grønt bygg og miljøstandarder. Den kan installeres direkte i lukkede rom – for eksempel lukkede sykehusutstyrsrom eller underjordiske t-baneutstyrskamre – uten behov for spilloljegjenvinningssystemer, og tilbyr utmerket miljøtilpasningsevne.

3. Lav støy og lav delvis utladning; Stabil drift

Optimalisert kjernelaminering og symmetriske viklingsstrukturer reduserer elektromagnetisk vibrasjon betydelig og driftsstøy. Vakuumstøpeprosessen eliminerer interne viklingsbobler, og kontrollerer effektivt delvis utslipp og forhindrer aldring av isolasjonen, og sikrer dermed stabil, kontinuerlig drift i over 20 år.

4. Energieffektivitet; Lave drifts- og vedlikeholdskostnader

Kornorientert silisiumstål av høy kvalitet brukes til kjernen, noe som reduserer både tomgang og belastningstap betydelig. Designet for scenarier som krever kontinuerlig 24-timers strømforsyning – for eksempel fabrikker og kommersielle bygninger – reduserer det langsiktige energiforbruket betydelig, i samsvar med globale energisparestandarder.

5. Vedlikeholdsfri design

Den har en integrert struktur som bruker luftisolasjon og naturlig luftkjøling, noe som eliminerer behovet for periodisk utskifting, filtrering eller testing av isolasjonsolje. Rutinemessig vedlikehold er begrenset til enkelt støv fjerning og kontroll av terminalforbindelser, noe som drastisk reduserer arbeids- og materialkostnader forbundet med pågående drift og vedlikehold.

6. Sterk miljøtilpasningsevne

Den fungerer pålitelig i omgivelsestemperaturer fra -20 °C til +40 °C, i høyder opp til 1000 meter, og i relativ fuktighet på ≤95 % (ikke-kondenserende). De forseglede støpte viklingene motstår støv, fuktighet og mild korrosjon, gjør enheten egnet for komplekse miljøer som underjordiske rom, fuktige fabrikkanlegg og medisinsk renrom.

7. Kompakt struktur og enkel installasjon

Sammenlignet med oljenedsenkede transformatorer med samme kapasitet, er denne enheten mindre og lettere, og krever mindre plass for kraftfordeling. Dens lette transport, løfting og montering på stedet forkorter effektivt konstruksjonen tidslinje for kraftdistribusjonsprosjekter.

Driftsprinsipp

Usune 500kVA støpt harpiks tørr type transformator opererer på prinsippet om elektromagnetisk induksjon, og oppnår AC spenningskonvertering og kraftoverføring gjennom magnetisk flukskobling mellom primær og sekundær viklinger. Kjernedriftsprosessen er som følger:

1. Vekselstrøm som flyter gjennom primærviklingen genererer en vekslende magnetisk fluks inne i jernet kjerne;

2. Den vekslende magnetiske fluksen passerer gjennom sekundærviklingen, og induserer en vekslende elektromotorisk kraft via elektromagnetisk induksjon;

3. Spenningstransformasjon (trinn opp eller ned) og kraftoverføring oppnås basert på det faste svingforholdet mellom primær- og sekundærviklingene.

I motsetning til oljenedsenkede transformatorer, er denne enheten helt avhengig av luft som medium for isolasjon og varmeavledning mellom kjernen og viklingene, uten isolasjonsolje. Varme spres gjennom naturlig konveksjon eller tvunget luftkjøling, som muliggjør sikker og stabil spenningstransformasjon i lukkede innendørsmiljøer.

Nøkkel tekniske spesifikasjoner

1. Elektriske karakterer

2. Miljøspesifikasjoner

Prosjektreferanse

Cas-space rakettoppskytingsprosjekt

Testrapport

Real-World Application Cases

Case 1: Urban T-banestasjon innendørs kraftdistribusjonsprosjekt

En mellomstor underjordisk T-banestasjon i Øst-Kina anskaffet tre Usune 500kVA støpt harpiks tørrtype transformatorer til kraftstasjonsbelysning, ventilasjon og signalkontrollsystemer. T-banemiljøer er innelukket og fuktig med strenge brannsikkerhetskrav; oljenedsenkede transformatorer utgjør en sikkerhetsrisiko i slike omgivelser. Siden du kom inn service for tre år siden, har utstyret vist lave støynivåer og stabil ytelse med delvis utladning uten å kreve hyppig vedlikehold, og oppfyller fullt ut sikkerhetsstandardene for underjordiske jernbanetransporter.

Tilfelle 2: Oppgradering av kraftsystem for tertiært sykehus

Et tertiært sykehus erstattet aldrende oljenedsenkede transformatorer med to Usune 500kVA tørrtype transformatorer for å gi strøm medisinsk presisjonsutstyr som CT- og MR-skannere. Disse produktene eliminerer brann- og forurensningsrisiko og operere stille, og sikre en stabil strømforsyning for medisinsk utstyr; i tillegg deres vedlikeholdsfrie natur reduserer sykehusets utstyrshåndteringsarbeid betydelig.

FAQ

Q1: Kan Usune 500kVA støpt harpiks tørr type transformator brukes i høy luftfuktighet eller underjordiske miljøer?

A1: Ja. Utstyret bruker vakuum epoksyharpiksstøping for å skape en fullstendig forseglet viklingsstruktur, effektivt motstår fuktighet, støv og korrosjon. Den fungerer stabilt i miljøer med relativ fuktighet på opptil 95 % (ikke-kondenserende) og er allment egnet for undergrunnsutstyrsrom, underjordiske distribusjonsrom og fuktig fabrikkanlegg. For miljøer med langvarig kondensering er tilpassede IP-klassifiserte kabinetter tilgjengelige forbedre vannmotstanden.

Q2: Hvilket rutinemessig vedlikehold krever denne tørrtransformatoren?

A2: Utstyret er i hovedsak vedlikeholdsfritt, krever ingen utskifting, filtrering eller testing av isolasjon olje. Rutinemessig vedlikehold innebærer kun å rense støv fra viklingene med trykkluft og kontrollterminal tetthet hver sjette måned; ingen spesialisert testutstyr er nødvendig, noe som resulterer i betydelig langsiktig driftskostnadsbesparelser.

Q3: Hva er de viktigste sikkerhetsfordelene til denne tørrtransformatoren sammenlignet med oljenedsenkede transformatorer innendørs innstillinger?

A3: Den primære fordelen er fraværet av brann- eller eksplosjonsrisiko. Tradisjonelle oljenedsenkede transformatorer inneholder brennbar isolasjonsolje – noe som gjør dem utsatt for brann eller eksplosjon i tilfelle kortslutning eller overoppheting – og krever hjelpeanlegg som oljegroper og brannmurer. Usune støpeharpiks tørr-type transformatorer bruker flammehemmende fast harpiks og inneholder ingen brennbare medier; de sprer ikke brann ved feil og kan installeres direkte på tett befolkede innendørs steder – for eksempel sykehus, skoler og shopping kjøpesentre – uten behov for ekstra brannsikkerhetsinfrastruktur.
