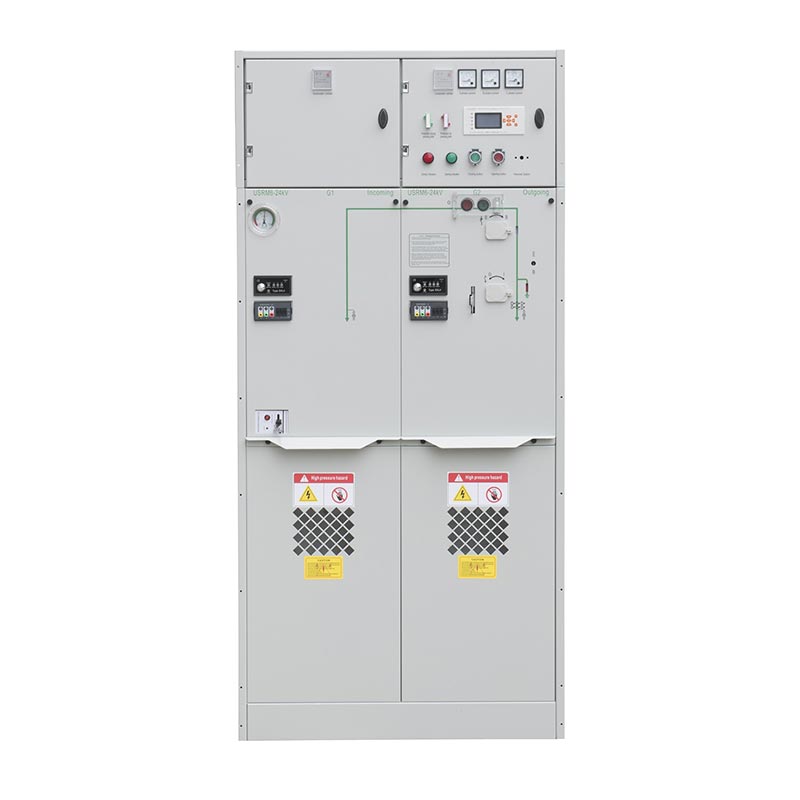

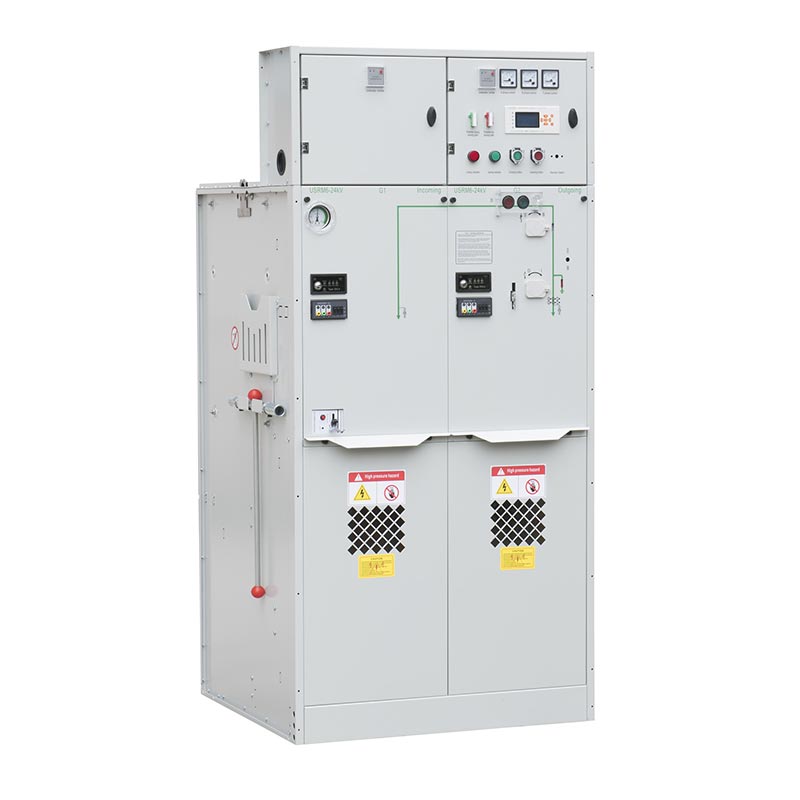

USRM6-serien Sf6 Gass Insulated Switchgear er et fullstendig isolert system uavhengig utviklet av USUNE. Dens viktigste kretsbryterytelse og alle elektriske komponenter er forseglet og isolert med trykksatt SF6-gass. Den fullt ut lukket struktur beskytter hele enheten mot ytre miljøpåvirkninger, og sikrer effektivt drift pålitelighet og personellsikkerhet, og oppnår vedlikeholdsfri drift gjennom hele livssyklusen. Produktet tar i bruk en standard modulær enhet og en fast kombinasjon av modulær enhetsdesign, som støtter utvidbart hovedsamleskinnevalg. Den oppnår full modularitet, full isolasjon og full kapsling, noe som sikrer høy pålitelighet og sikkerhet samtidig som fleksible og kompakte koblingsutstyr krav til kraftnett noder, sluttbrukere og sekundære transformatorstasjoner gjennom rike modulkombinasjoner.
Integrering av flere funksjonsmoduler som lastbryterenheter (C), lastbryter + sikringskombinasjonsenheter (F), krets bryterenheter (V), måleenheter (M) og samleskinne PT enheter (PT), kan fritt kombineres til ringhovedenheter, fleksibel tilpasning til forskjellige strømdistribusjonsscenarier og brukerbehov, noe som forbedrer produktet betydelig anvendelighet og fleksibilitet.
Sf6 gassisolerte bryteranleggs hovedkretsseksjon (hovedsamlingsskinne) og bryterytelse er innkapslet i en rustfritt stål sveiset gassboks. Hovedkretsen er koblet til utsiden gjennom en gassboksgjennomføring i samsvar med DIN47636 standarder. Inngående og utgående kabler kobles til ved hjelp av fullt isolerte vedlagte avtakbare kontakter. Den gassboks har en IP67-beskyttelsesgrad, som effektivt isolerer det ytre miljøet og gir kortsiktig flom og kondensbeskyttelse, som sikrer stabil drift selv under tøffe forhold.
Den kan kombineres med forskjellige standard modulære enheter for å danne en standard skap-type, ikke-utvidbar fast ring nettverkssvitsj (en enkelt SF6 isolert gassboks kan kombineres med opptil 6 enheter). Den kan også kombineres med forskjellige moduler for å danne utvidbare enheter, og oppnå ulike kombinasjonsformer gjennom dedikert fullt isolert samleskinne kontakter for å møte behovene til strømforsyningen til forskjellige regioner, typer og kunder.
Hovedkretskomponentene og bryterytelsen er innkapslet i gassboksen i rustfritt stål, koblet til utvendig via gjennomføringer for å unngå direkte kontakt med spenningsførende deler. Utstyrt med pålitelige trykkavlastningsanordninger og kanaler, beskytter den effektivt personell og utstyrssikkerhet i tilfelle ulykker. En omfattende mekanisk låseanordning minimerer risikoen for feilbetjening, noe som øker sikkerheten og påliteligheten ytterligere.
SF6 gassisolert bryterutstyr er utstyrt med en egenutviklet og designet fjærdriftsmekanisme. Gjennom omfattende kvalitetskontroll fra design til produksjon og innkjøring, mekanismens pålitelighet og stabilitet er sikret, og gir en høykvalitets betjeningsmekanismeløsning for USRM6-serien og lignende SF6 gassisolert koblingsutstyr.
- Alholdning: ≤4000m (For høyder over 1000m, vennligst informer leverandøren på forhånd for å justere oppblåsingstrykket; for høyder over 2000m, juster trykket for å eliminere overspenning i skapet.)
- Omgivelsestemperatur: Maksimum +50 ℃, minimum -40 ℃, 24-timers gjennomsnittstemperatur som ikke overstiger 35 ℃
- Luftfuktighet i omgivelsene: 24-timers relativ fuktighet som ikke overstiger 95 %, månedlig relativ luftfuktighet ikke over 90 %
- Installasjonsmiljø: Ingen eksplosive eller etsende gasser i omgivelsene; ingen alvorlige vibrasjoner eller støt på installasjonsstedet; forurensningsnivå som ikke overstiger klasse III som spesifisert i GB/T5582.
Overholder strengt flere nasjonale og industristandarder som GB3804-2004 og GB1984-2014 for å sikre produktet profesjonalitet og autoritet, som møter behovene til ulike bruksscenarier.
Sf6 gassisolerte bryteranlegg integrerer flere funksjoner og har fordeler som liten størrelse, vedlikeholdsfri drift, og upåvirket hovedkrets av ytre miljøfaktorer. Den er spesielt egnet for tøffe miljøer som underjordiske, høye høyder og kystområder, og er mye brukt i industri- og gruvebedrifter, jernbaner, flyplasser, bysentra og boligområder i Kina og globalt, og gir stabile og pålitelig strømforsyningsstøtte for ulike kraftdistribusjonssystemer.
Alle brytere må betjenes med det tilhørende håndtaket. Belastningsbrytere/vakuumbrytere og tilsvarende jording brytere er mekanisk låst, og ekstra hengelåser kan legges til for å forhindre utilsiktet bruk. Jordingsbrytere bruker en hurtigvirkende mekanisme: rotasjon av håndtaket med klokken lukker kretsen, rotasjon mot klokken åpner den. Før du åpner eller lukker lastbryter-sikringskombinasjonsenheten eller kretsen bryter, energi må lagres. Etter at energilagringen er fullført, trykker du på den grønne knappen for å åpne eller lukke krets. Produktet er utstyrt med fem sikkerhetssperrefunksjoner; strømforsyning og frakoblingsoperasjoner må følge spesifikasjonene strengt.
Sf6 Gass Insulated Switchgear er utstyrt med løfteringer for heising og gaffeltruckhåndtering. Ved mottak, inspisere for eventuelle skader under transport; enhver skade skal umiddelbart meldes til transportøren. Etter utpakking, sjekk integriteten til betjeningshåndtaket, sørg for at trykkmålerpekeren er i den grønne sonen, og utfør funksjonstester på de mekaniske delene. Eventuelle mangler eller mangler skal meldes til leverandøren omgående. Før installasjon og bruk, oppbevar på et tørt, ventilert sted og forsvarlig tildekket.
Alle komponentene til Sf6 gassisolerte brytere er vedlikeholdsfrie innenfor den angitte levetiden. Gassen tanken er laget av rustfritt stål; skadede instrumentpaneler må repareres umiddelbart med maling for korrosjon beskyttelse. Eksternt monterte mekaniske deler letter drift og utskifting; korrosjonsbeskyttelse og smøring er påført før forsendelse. I ekstreme miljøer krever roterende deler regelmessig inspeksjon og vedlikehold, og utskifting om nødvendig. Under normale driftsforhold er det ingen spesielle inspeksjoner nødvendig; før bruk, sørg for at trykkmålerpekeren er i den grønne sonen.
Har live-line komponentdeteksjon og faseverifiseringsfunksjoner. Elektrisk forrigling og en matchende magnetisk lås forhindrer at kabelromsdøren åpnes når den innkommende kabelen er spenningssatt, noe som sikrer personell sikkerhet.
Kan utstyres med panelfeilindikator etter behov. Ved fase-til-fase eller jordfeil, personell kan bekrefte strømtilførselsstatus og feilområde gjennom alarmindikatoren, raskt lokalisere feilpunktet. Alarm informasjon kan overføres til overvåkingssentralen for å hjelpe patruljepersonell med å bekrefte feilseksjonen og plassering.
En digital strøm- og spenningsbeskyttelses- og måleenhet som er egnet for beskyttelse, måling og kontroll av primærutstyr som ledninger og distribusjonstransformatorer. Den kan erstatte tradisjonell elektromagnetisk relébeskyttelse. Gjennom brukerterminalnettverk kan den realisere ordnet strømforbruksdeteksjon, alarm, kontroll og intelligent kraftinternett, som forbedrer intelligensnivået til kraftdistribusjonssystemet.
Som en profesjonell produsent og leverandør av Sf6 Gas Insulated Switchgear, er Zhejiang Usien Electric Co., Ltd. forpliktet til å tilby høykvalitets produkter i USRM6-serien til globale kunder. Vi har et omfattende forhåndssalg, salgs- og ettersalgsservicesystem: forhåndssalg inkluderer teknisk konsultasjon og løsningsdesign; salg inkluderer installasjonsveiledning og igangkjøring; og ettersalg inkluderer rettidig vedlikehold og reservedelsforsyning. Vår Fabrikken holder seg til et kvalitet først-prinsippet, strengt kontrollerende alle aspekter av produksjonen for å sikre at produktene møtes standarder og brukerbehov, og streber etter å bli en pålitelig partner for brukere innen kraftdistribusjonsfeltet i Kina og globalt.
Fabrikk, vi kan garantere at prisen vår er rimelig og konkurransedyktig.
Vanligvis siterer vi innen 24 timer etter å ha mottatt din forespørsel.
Ja, selvfølgelig godtar vi OEM.
Ledetiden avhenger av antall bestilte, normalt innen 15-20 dager etter mottak av betalingen.
Alle produkter vil bli inspisert med utgangspunkt i tilbehør, og vil bli utført med rutinetester før avreise fabrikken vår.
Ta bilder eller video av kvalitetsproblemene og send til oss for sjekk og bekreftelse, så lager vi en fornøyd løsning for deg innen 1-3 dager.
12 måneder fra leveringsdato.
● Vi har spesialisert oss på feltet i mer enn 14 år, og har et godt erfarent FoU-team som tar designet
og utviklingsarbeid for hvert prosjekt basert på kundens spesielle krav.
● Vi har ekstremt streng QC-prosedyre fra komponenter til ferdige produkter.
● Jevn produksjonsperiode innen 15-20 dager.
● Vi har et komplett sett med testrapporter for produkter.
● Ett-trinns løsning tilbys.
