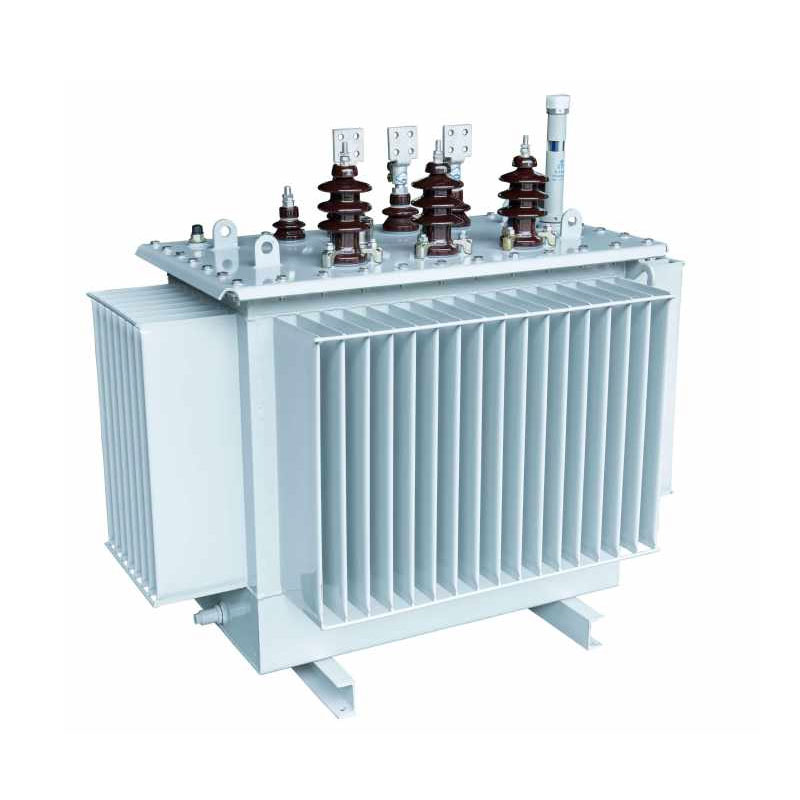

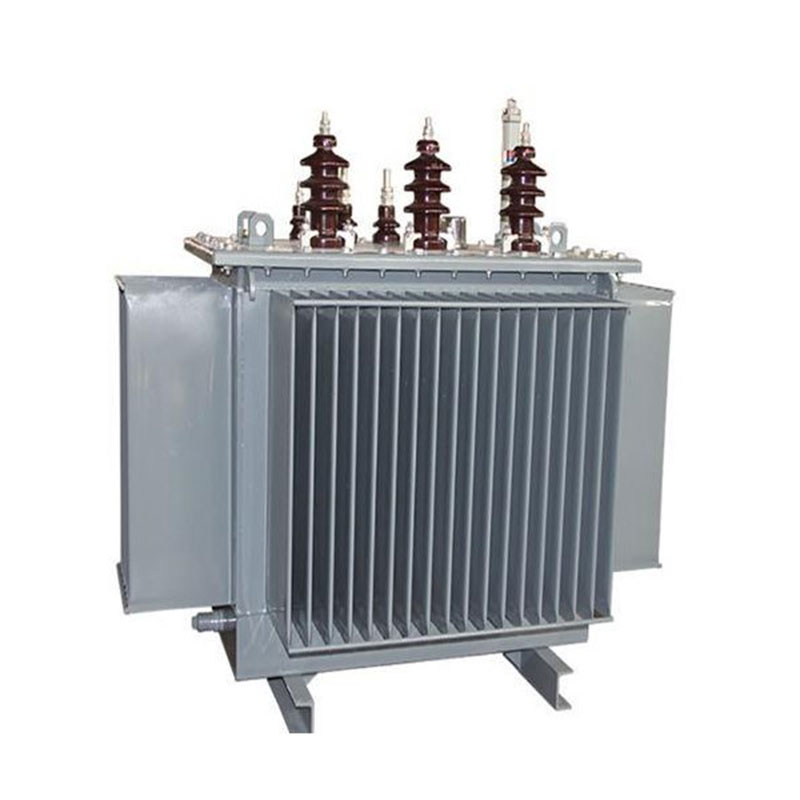

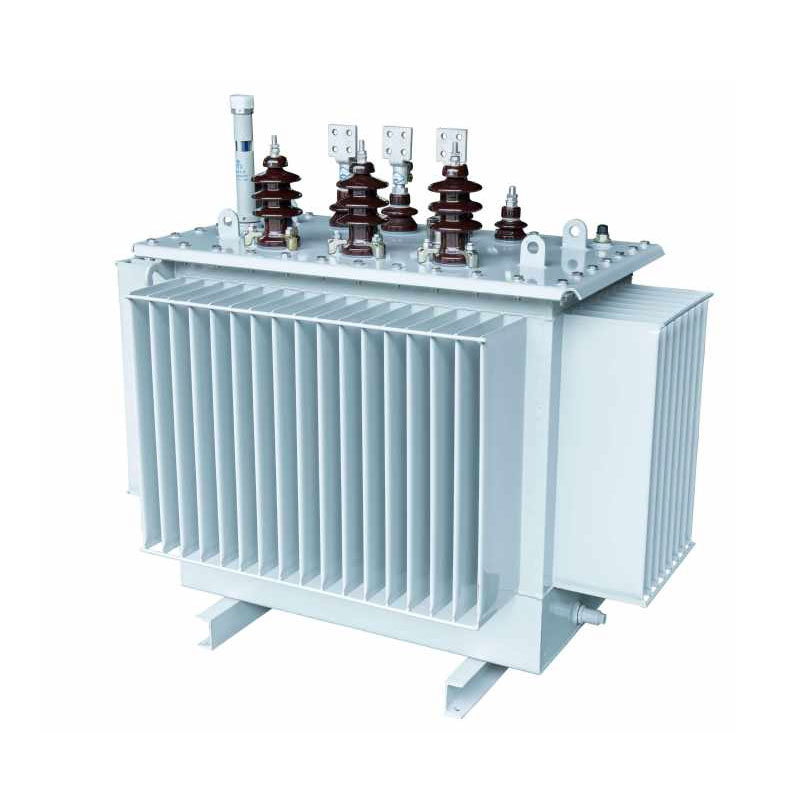

4000KVATre-fase oljenedsenket transformator

Usune 4000kVA trefase oljenedsenket transformator dekker de tre vanlige spenningsnivåene på 10kV, 20kV og 36kV, som representerer en oppgradert, høyeffektiv, energibesparende distribusjonstransformator. Går bort fra tradisjonelle stablet-laminerte kjernestrukturer, tar den i bruk en likesidet trekantet 3D-viklet kjernelayout. Denne utformingen resulterer i en kjernesøyletverrsnitt som nærmer seg en sirkel, tett vikling og en magnetisk krets uten gap, grunnleggende løse vanlige problemer som finnes i tradisjonelle transformatorer som trefase ubalanse, høye driftstap og overdreven støy.

Støttet av standardiserte produksjonslinjer og strenge kvalitetskontrollsystemer, tilbyr produktet et sterkt miljø tilpasningsevne og høy driftsstabilitet. Den oppfyller de langsiktige, pålitelige strømforsyningskravene til komplekset scenarier – inkludert nettoppgraderinger, industriell produksjon og prefabrikkert transformatorstasjon-integrasjon – mens de leverer utmerkede energibesparende fordeler og økonomisk verdi.

Kjernestrukturelle egenskaper og produktfordeler

1. Optimalisert kjernestruktur: Ultralavt tap og stillegående drift

Kjernen er konstruert av kornorienterte silisiumstålplater med høy renhet, behandlet med importert tysk Georg tverrkappeutstyr. Den bruker en presis 45° skjøteprosess og et flertrinns sirkulært tverrsnitt struktur dannet av laminering, som effektivt reduserer magnetisk lekkasje og hysterese tap. Den likesidede trekantet layout sikrer at magnetbanene for alle tre fasene er like og minimeres. Ved helt ved å eliminere luftgap i magnetiske kretser, reduserer designet betydelig tomgangstap og driftsstøy, undertrykker tredje-harmonisk generasjon, og oppnår presis tre-fase kraftbalanse.

2. Forsterket spoledesign med overlegen kortslutnings- og slagmotstand

Høyspentspolen bruker en sylindrisk viklingsdesign, mens lavspentspolen støtter begge sylindriske og folieviklingsprosesser. Den optimaliserte spolestrukturen sikrer en rasjonell magnetisk kretsfordeling, forbedrer transformatorens motstand mot kortslutningsstøt og overbelastning betydelig, og dermed effektivt forhindrer spoledeformasjon eller utstyrsfeil forårsaket av nettsvingninger. Den konsentriske viklingsstrukturen forbedrer den generelle strukturelle stabiliteten, og sikrer sikker og stabil drift under langsiktige belastningsforhold.

3. Korrosjonsbestandig korrugert tank designet for tøffe forhold og lang levetid

Tanken er laget av høypresisjon kaldvalset stål ved hjelp av en spesialisert Georg korrugert tankproduksjon linje. Overflaten er belagt med en petrokjemisk, spesialisert anti-korrosjonsfinish som motstår olje og kjemisk korrosjon, noe som gjør den egnet for ulike tøffe industrielle driftsmiljøer. Det integrerte korrugert struktur gir effektiv varmespredning og rommer automatisk den termiske ekspansjonen og sammentrekning av transformatoroljen; i tillegg bremser den luftisolerte interne designen effektivt aldringsprosessen isolasjonsoljen, noe som forlenger utstyrets totale levetid betydelig.

4. Klasse A isolasjonsstruktur som sikrer en høy driftssikkerhetsfaktor

Den 4000 kVA trefasede oljenedsenkede transformatoren bruker en klasse A isolasjonsstruktur gjennomgående. Med høy- og lavspente spoler anordnet konsentrisk, mellom spolene bruker et design som kombinerer papphylser og små oljehull for å optimalisere intern isolasjon og varmeavledningssystemer. Dette forbedrer effektivt utstyrets isolasjonsstyrke, eliminerer isolasjonsbrudd og sikrer kontinuerlig, sikker drift under nominell belastning og moderate overbelastningsforhold.

Produkttype

Energisparing, karbonreduksjon og økonomiske fordeler

Usune 4000kVA trefase oljenedsenket transformator har utmerket energibesparende ytelse. Årlig drift kostnader og karbonutslipp kan beregnes nøyaktig ved å bruke standard industriformler, som gir datastøtte for prosjektenergivurderinger og kostnadsbudsjettering:

1. Formel for årlig strømkostnad: Årlig strømkostnad (CNY/år) = [Tap uten last (kW) + Lasttap (kW) × (Gjennomsnitt Lastehastighet)²] × 365 dager × 24 timer × Strømpris
2. Formel for årlig karbonutslipp: Årlige CO₂-utslipp = [Tap uten belastning (kW) + belastningstap (kW) × (gjennomsnittlig belastningshastighet)²] × 365 dager × 24 timer × karbonutslippsfaktor (kg-CO₂/kWh)

Sammenlignet med tradisjonelle transformatorer med samme kapasitet, har dette produktet lavere tomgangs- og lasttap. I scenarier som krever langsiktig kontinuerlig drift – som industriell produksjon og urbane strømnett – det effektivt reduserer strømkostnadene og reduserer karbonutslipp. Den oppfyller fullt ut energisparingsstandarder for nett og grønt industrielle produksjonskrav, som gir enestående økonomiske og miljømessige fordeler.

Tekniske parametere

10kV S11 serie trefase oljenedsenket distribusjonstransformator

Merk: For transformatorer med nominell kapasitet på 500 kVA og under, er lasttapet over rampen i tabellen gjelder for Dyn11 koblingsgruppe, og lasttapet under rampen gjelder for Yyn0 koblingsgruppen.

10kV S13 serie trefase ol-nedsenket distribusjonstransformator

10kV S14 serie trefase oljenedsenket distribusjonstransformator

Prosjektreferanse

Cas-space rakettoppskytingsprosjekt

Testrapport

Praktiske tekniske søknadssaker

Case 1: Kraftdistribusjonsprosjekt for en tekstilindustripark

En stor tekstilgruppe i Shandong driver sine produksjonslinjer kontinuerlig året rundt, og krever ekstremt høye krav stabilitet i strømforsyningen. Prosjektet bruker flere Usune 4000kVA 10kV oljenedsenkede transformatorer for å håndtere parkens kjernekraftdistribusjon. Siden idriftsettelse har utstyret fungert jevnt med lavt støynivå og lavt energiforbruk. Det løste tidligere problemer - for eksempel trefaset spenningsustabilitet og høyt energiforbruk assosiert med aldrende transformatorer – og reduserer dermed virksomhetens årlige elektrisitet og drift og drift kostnader samtidig som det sikres en stabil strømforsyning til tekstilproduksjonslinjene.

Case 2: Støtteprosjekt for urbane prefabrikkerte transformatorstasjoner

For et oppgraderingsprosjekt for strømnettet i en kystby i det sørlige Kina, Usune 4000kVA 20kV oljenedsenkede transformatorer ble valgt for å utstyre prefabrikkerte transformatorstasjoner. Med en kompakt struktur og sterk miljø tilpasningsevne, produktet passer perfekt inn i kompakte urbane layouter og tåler kompleks utendørs drift forhold. Utstyret har fungert trygt i over to år uten harmoniske forstyrrelser og stabilt spenningsutgang, betydelig forbedring av strømforsyningskvaliteten for urbane kommersielle og boligområder og legge til rette for effektiv gjennomføring av byens nettoppgradering.

FAQ

Spørsmål 1: Hvilke spenningsklasser og bruksscenarier støtter Usune 4000kVA oljenedsenket transformator?

Dette produktet støtter tre vanlige spenningsklasser—10kV, 20kV og 36kV—som dekker standard sivil og industriell scenarier for kraftdistribusjon. Den er spesielt godt egnet for urbane og landlige nettoppgraderinger og strømforsyning for industri- og gruvebedrifter. Den integreres sømløst med modulære transformatorstasjoner og prefabrikkerte containeriserte transformatorstasjoner, som viser eksepsjonell allsidighet på tvers av applikasjoner.

Q2: Hva er de viktigste energibesparende fordelene med dette produktet sammenlignet med tradisjonelle transformatorer?

Produktet har en 3D likesidet trekantet sårkjernestruktur; den magnetiske kretsen er gapfri, med trefasede magnetiske baner er både kortest og like lange, noe som drastisk reduserer tomgang og magnetisk lekkasjetap. Kombinert med presisjonsskjæring av silisiumstål og en optimert spolestruktur, minimerer det driftsenergiforbruk og støy. Langsiktig drift gir betydelige reduksjoner i strømkostnader og karbonutslipp, fullt ut i samsvar med State Grid-standarder for grønn energieffektivitet.

Q3: Hvordan fungerer den trefasede oljenedsenkede transformatoren på 4000kVA når det gjelder miljøtilpasning og levetid?

Utstyret bruker klasse A-isolasjon og anti-korrosjonsbelegg av industrikvalitet, noe som gjør at det tåler olje forurensning, kjemisk korrosjon og temperatursvingninger – noe som gjør den egnet for ulike tøffe operasjoner forhold. Den korrugerte oljetanken isolerer enheten fra luft, og forsinker effektivt aldring av isolasjonsolje og redusere hyppigheten av oljeskift og vedlikehold. Under standard driftsforhold tilbyr transformatoren en lang levetid og lave vedlikeholdskostnader, noe som sikrer stabil ytelse i ulike miljøer som industri produksjonsanlegg og utendørs strømnett.
