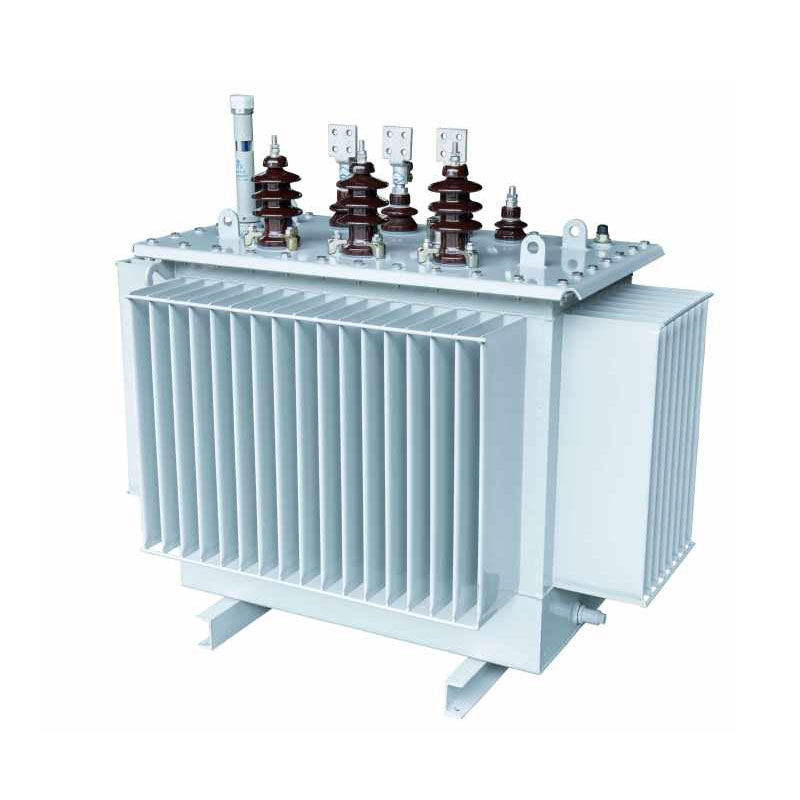

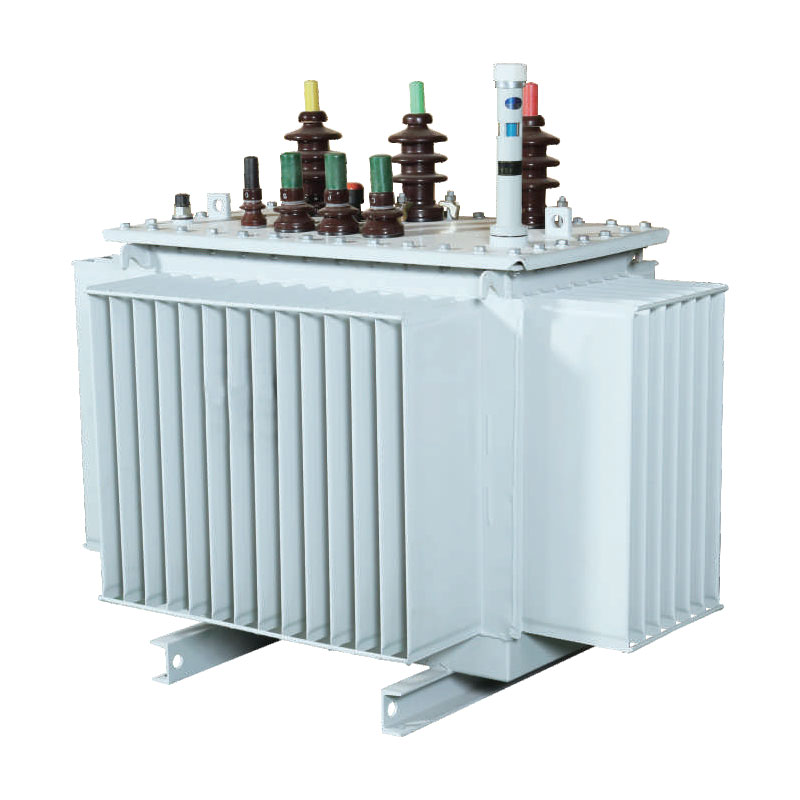

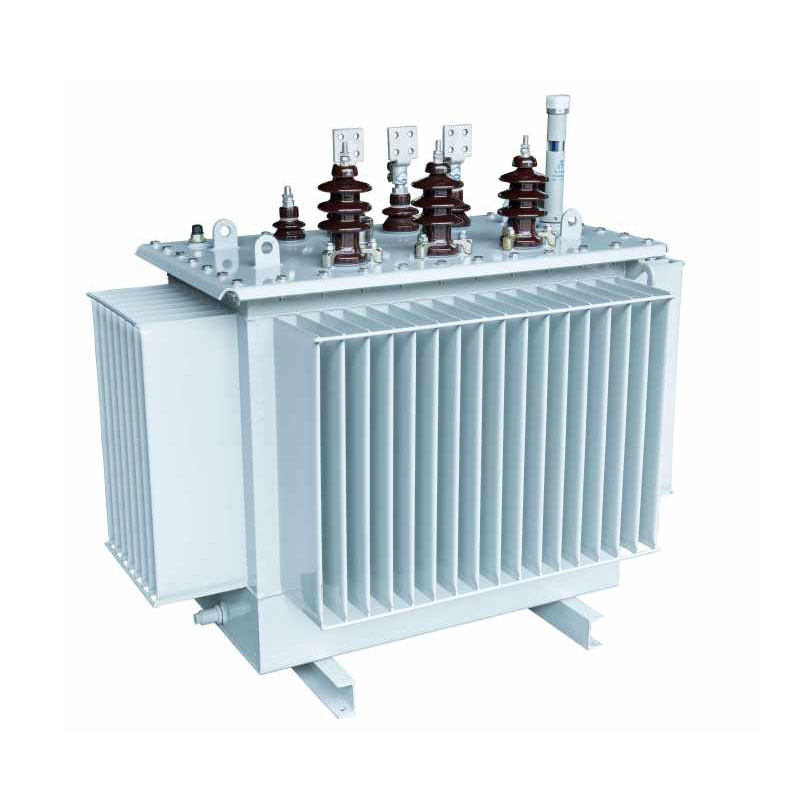

1600KVA oljenedsenket distribusjonstransformator

Usune 1600kVA oljenedsenket distribusjonstransformator er optimalisert for å løse vanlige problemer som finnes i tradisjonelle transformatorer, som høye tap, overdreven støy, trefase ubalanse og dårlig miljøtilpasningsevne. Kjernen bruker en 3D-viklet layout som danner en likesidet trekant; den magnetiske kretsen er gapfri, med tre like lange magnetiske baner som er minimert i avstand. Kjernesøyletverrsnittet nærmer seg en sirkulær form, betydelig forbedre magnetisk permeabilitetseffektivitet, fundamentalt redusere tomgangstap og driftsstøy, oppnå presis trefasebalanse, og dempende harmonisk interferens.

Produktet er egnet for 10kV, 20kV og 36kV spenningsapplikasjoner, og er presisjonsprodusert i standardiserte anlegg og gjennomgår strenge, omfattende tester. Den har stabil ytelse, sterk overbelastningsmotstand og høy driftssikkerhet, noe som gjør det til et ideelt valg for integrasjon med prefabrikkerte eller modulære transformatorstasjoner og en foretrukket løsning for moderne smart grid oppgraderinger.

Kjerne strukturelle funksjoner

1. Kjernesystem

Kjernen bruker kornorienterte silisiumstålplater med høy permeabilitet og lavt tap, behandlet med importert West Tyske Georg tverrskjæreutstyr og en 45° sømløs skjøteteknikk. Silisiumstålplatene dannes inn i en flertrinns sirkulær tverrsnittsstruktur, som fullstendig eliminerer luftgap i magnetiske kretser og reduserer lekkasjeflukstap, og reduserer dermed driftsstøy og strømforbruk uten belastning. Den overordnede kjernen strukturen er kompakt og stabil med høy magnetisk metningsmotstand, noe som sikrer langsiktig, jevnt utstyr operasjon.

2. Viklestruktur

Den 1600 kVA oljenedsenkede distribusjonstransformatoren bruker en differensiert viklingsdesign: høyspenningsviklingen har en sylindrisk struktur, mens lavspenningsviklingen støtter både sylindrisk og folietype konfigurasjoner. Denne designen forbedrer utstyrets motstand mot kortslutning og lyn betraktelig støt, forhindrer spoledeformasjon eller skade forårsaket av strømstøt. Det konsentriske arrangementet av høy- og lavspentspoler optimerer magnetisk kretsfordeling, sikrer jevnere kraftoverføring og omfattende forbedring av den generelle operasjonelle effektiviteten.

3. Tankstruktur

Tanken er laget av høypresisjon kaldvalset stål ved bruk av en spesialisert produksjonslinje for korrugerte tanker. Overflaten er ferdig med et anti-korrosjonsbelegg av petrokjemisk kvalitet, som gir langvarig motstand mot olje og kjemisk erosjon, noe som gjør den egnet for ulike tøffe industrielle miljøer. Den korrugerte strukturen tjener en to formål: det letter effektiv varmespredning for å stabilisere temperaturøkning under full-last drift samtidig som den imøtekommer den termiske ekspansjonen og sammentrekningen av transformatoroljen. Den fullstendig forseglede strukturen isolerer enheten fra luft, reduserer aldring av isolasjonsoljen og utvider utstyrets levetid.

4. Isolasjonsstruktur

Enheten bruker et klasse A isolasjonssystem, karakterisert ved høy dielektrisk styrke og utmerket motstand mot høy temperatur. Med høy- og lavspentspolene anordnet konsentrisk, er gapet mellom spole bruker en komposittstruktur – som kombinerer papirrørbeklædning med små oljehull – for å optimere den indre isolasjon layout og eliminere isolasjon "døde soner." Dette forbedrer effektivt spenningsmotstandsevnen og isolasjonsstabilitet, forhindrer dielektrisk sammenbrudd og utladningsfeil, og sikrer dermed sikker og pålitelig langsiktig drift.

Produkttype

Økonomiske fordeler og energisparing/utslippsreduksjon

Usune 1600kVA oljenedsenket distribusjonstransformator tilbyr enestående energibesparende ytelse, som reduserer årlige strømkostnader og karbonutslipp for brukerne betydelig. Følgende kjerneformler gir mulighet for nøyaktig kvantifisering av utstyrets driftsverdi:
1. Formel for årlig strømkostnad: Årlig kostnad (CNY/år) = [Tap uten belastning (kW) + belastningstap (kW) × (gjennomsnittlig belastningsfaktor)²] × 365 dager × 24 timer × strømpris
2. Formel for karbonutslipp: Årlige CO₂-utslipp = [Tap uten belastning (kW) + belastningstap (kW) × (gjennomsnittlig belastningsfaktor)²] × 365 dager × 24 timer × karbonutslippsfaktor (kg-CO₂/kWh)
Sammenlignet med tradisjonelle transformatorer med samme spesifikasjoner, har dette produktet lavere tomgangs- og lasttap. Under typiske industrielle driftsforhold med en gjennomsnittlig belastningsfaktor på 60 %, oppnår denne enheten betydelige strømbesparelser, som direkte reduserer bedriftens energikostnader og reduserer karbonutslipp. Det er i tråd med "Dual Carbon" policykrav, og skaper både økonomisk og miljømessig verdi for brukerne.

Tekniske parametere

10kV S11 serie trefase oljenedsenket distribusjonstransformator

Merk: For transformatorer med nominell kapasitet på 500 kVA og under, er lasttapet over rampen i tabellen gjelder for Dyn11 koblingsgruppe, og lasttapet under rampen gjelder for Yyn0 koblingsgruppen.

10kV S13 serie trefase ol-nedsenket distribusjonstransformator

10kV S14 serie trefase oljenedsenket distribusjonstransformator

Prosjektreferanse

Cas-space rakettoppskytingsprosjekt

Testrapport

Real-World Application Case

Som en profesjonell og pålitelig leverandør av kraftutstyr var Usunes 1600kVA 10kV oljenedsenkede distribusjonstransformator vellykket distribuert i et urban-landlig nettrenoveringsprosjekt i Donghai Town, Lufeng, Guangdong. Installasjonen effektivt løst lokale problemer angående utilstrekkelig kraftkapasitet og ustabil forsyning.

Før oppgraderingen manglet områdets tradisjonelle distribusjonsutstyr tilstrekkelig kapasitet; på høysommeren etterspørsel, problemer som spenningsfall og overbelastning-induserte turer var vanlige, og påvirket elektrisitet i boliger alvorlig bruk og drift av små og mikrobedrifter. I 2026 satte det lokale kraftforsyningsbyrået i gang en nettoppgradering prosjekt. Etter en flerdimensjonal sammenligning av produktytelse, energisparende evner og drift stabilitet, valgte de Usunes høyeffektive oljenedsenkede distribusjonstransformator.

Prosjektet benyttet en prefabrikkert nettstasjonsinstallasjonsmodell. Når det først er satt i drift, utstyret – kjennetegnet ved lave tap, lavt støynivå og utmerket trefasebalanse – eliminerte effektivt regionens flaskehalser i strømforsyningen. Enheten fungerer stabilt under høy temperatur og høy belastning sommerforhold uten unormal støy eller harmonisk interferens. Målte data viser at utstyrstapene er langt lavere enn for standard transformatorer som møter nasjonale benchmarks; de årlige strømkostnadene til nettet falt med over 18 %, ledsaget av en reduksjon i karbonutslipp. Denne stabile strømforsyningen sikrer pålitelig strøm for innbyggerne og kontinuerlig produksjon for lokal prosessering bedrifter, etablerte prosjektet som en målestokk for energisparende nettrenoveringer i østlige Guangdong.

FAQ

Q1: Hvilke scenarier er Usune 1600kVA oljenedsenket distribusjonstransformator egnet for?

Produktlinjen dekker spenningsnivåer på 10kV, 20kV og 36kV, og tilbyr eksepsjonell tilpasningsevne. Det er først og fremst brukes til nettoppgraderinger i urbane og landlige områder, kraftdistribusjon for industri- og gruvebedrifter og utplassering i tøffe industrielle miljøer som kjemiske og matvareanlegg. Den er kompatibel med prefabrikkerte innhegninger og kombinerte transformatorstasjoner, og oppfyller kravene til høy strømforsyning i scenarier som tunnelteknikk prosjekter og store kommersielle komplekser.

Q2: Hva er kjernefordelene med denne transformatoren sammenlignet med tradisjonelle produkter?

Sammenlignet med tradisjonelle transformatorer med samme kapasitet, tilbyr dette produktet fire hovedfordeler: For det første 3D viklet kjernedesign med en gapfri magnetisk krets resulterer i lavere tap og redusert støy; for det andre, den optimaliserte spole og isolasjonsstruktur gir overlegen kortslutningsmotstand og forbedret driftssikkerhet; tredje, den industrikvalitets, korrosjonsbestandig korrugert oljetank er egnet for tøffe driftsforhold og sikrer en lengre levetid; og for det fjerde undertrykker presis trefasebalansering tredjeordens harmoniske, og sikrer mer stabil strømforsyningskvalitet.

Q3: Hva er levetiden og langsiktig vedlikeholdskostnad for 1600kVA oljenedsenket distribusjonstransformator?

Utstyret har en fullstendig forseglet oljetankstruktur som isolerer enheten fra luft, og forsinker dermed aldring av isolasjonsoljen og muliggjør en levetid på over 20 år. Med et modent, pålitelig design og en ekstremt lav feilfrekvens, enheten krever ikke hyppig vedlikehold – kun periodiske kontroller av oljenivået og driften støy er nødvendig. Sammenlignet med tradisjonelle transformatorer, reduserer det betydelig arbeids- og materialkostnader forbundet med med drift og vedlikehold, og tilbyr overlegen kostnadseffektivitet over hele livssyklusen.
