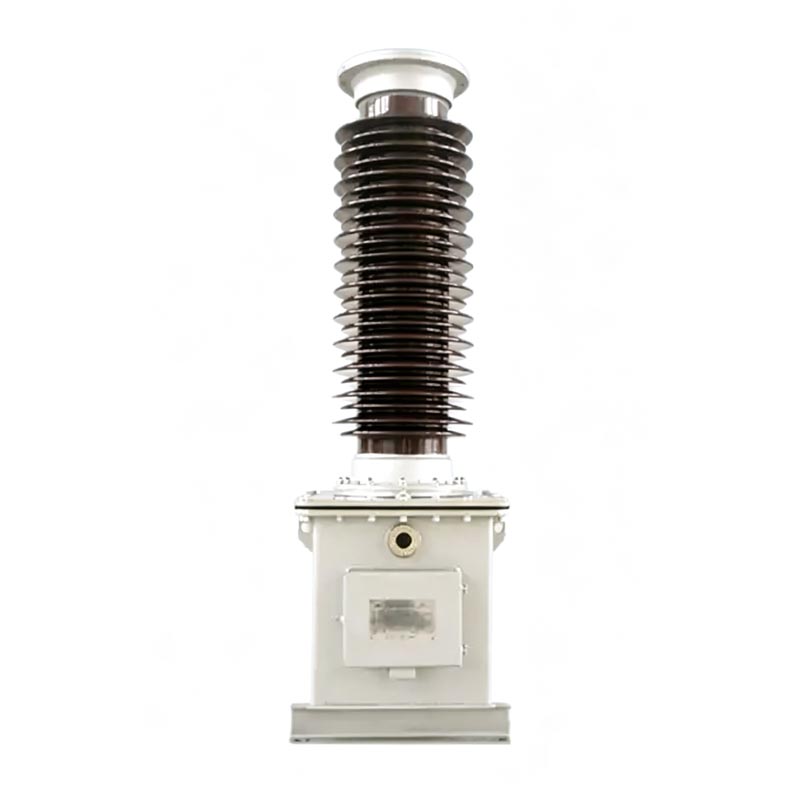

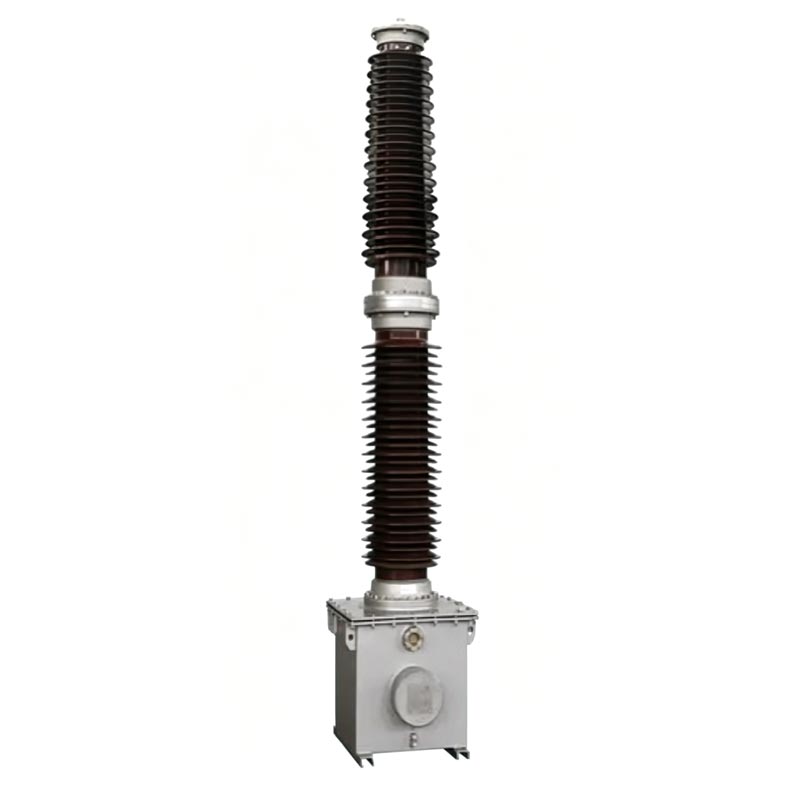

110 kV Pt spenningstransformator

Usune TYD-serien 110 kV Pt spenningstransformator er en høyytelses kapasitiv spenningstransformator spesifikt designet for 110kV høyspent strømnett. Produktet vedtar kapasitiv spenningsdelingsprinsipp og en fullstendig forseglet oljenedsenket struktur, unngår manglene til tradisjonelle transformatorer som stor størrelse og svak anti-interferens, og har utmerket forurensningsmotstand, lavtemperaturtoleranse og vindmotstand. Dette utstyret integrerer måling, beskyttelse og koblingsfunksjoner for bærerkommunikasjon, og er en kjernestøtte enhet for intelligent drift og vedlikehold av 110kV kraftoverførings- og transformasjonssystemer.

110 kV Pt spenningstransformatoren følger strengt nasjonale standarder GB/T20840.1-2010, GB/T20840.5-2013, og GB/T19749-2005. Design-, produksjons- og testprosessene er standardiserte, og alle ytelsesparametere oppfyller spesifikasjoner for forebyggende testing av kraftutstyr.

Kondensatorspenningstransformator

TYD-35 (66, 110/220)kV-0,01 (0,02)

Generelle instruksjoner

Produktmodellforklaring

- TYD: Spesialkode for kapasitive spenningstransformatorer
- 110/3: Nominell fasespenning til systemet som det er kompatibelt med er 110kV
- 0,02: Nominell kapasitans til den kapasitive spenningsdeleren er 0,02μF
- Suffiks karakteristisk kode: H - Anti-forurensning type; G - Høyhøydetype (egnet for høyder over 2000m); F - Egnet for nøytralpunkt ikke-effektivt jordede systemer

Eksempel: TYD110/3-0.02FH representerer en kapasitiv spenningstransformator egnet for 110kV nøytralpunkt ikke-effektivt jordede strømnett, med en nominell kapasitans på 0,02μF og en høy anti-forurensningsvurdering.

Kjernestrukturkomponenter

1. Kapasitiv spenningsdeler

Sammensatt av koblingskondensatorer og spenningsdelingskondensatorer stablet sammen. Flere sett med kondensatorer elementer er koblet i serie inne i porselensbøssingen. Den bruker en tynn film av høy kvalitet og kondensatorpapir kompositt dielektrisk og er vakuumimpregnert med isolasjonsolje av høy kvalitet. Utstyret har en fullstendig forseglet struktur med en innebygd oljekompensasjonsenhet for å opprettholde stabilt indre trykk, forhindre oljelekkasje, eliminere behovet for prøvetaking på stedet, effektivt isolere ekstern fuktighet og urenheter, og sikre stabil isolasjonsytelse.

2. Elektromagnetisk enhet

110 kV Pt spenningstransformatoren er fullstendig forseglet i en oljefylt ståltank (som også fungerer som en kondensatorbase), inkludert en mellomtransformator, en kompenserende reaktor og en hurtigmetningsreaktor demper. Den er forhåndsmontert med lavspent-delekondensatoren før den forlater fabrikken. Det elektromagnetiske enheten og kondensatordelerens oljekrets er fullstendig isolert, noe som sikrer ingen forstyrrelser og stabil drift. Sekundære ledninger og bærebølgeterminaler er sentralt plassert i en koblingsboks på sideveggen av tanken, tydelig merket for enkel kabling og vedlikehold på stedet.

Kjerneproduktfunksjoner

1. Energimåling og spenningsovervåking

Trapper ned utgangen nøyaktig for å gi et standard lavspentsignal, og tilbyr pålitelig datastøtte for strøm nettenergimåling og spenningsovervåking i sanntid.

2.Power Grid Relay Protection

Utstyrt med relébeskyttelse og automatisk kontrollutstyr, muliggjør det identifisering av strømnettfeil, synkroniseringsverifisering, og linjebeskyttelse, forhindrer skade på utstyr og strømnettulykker forårsaket av spenningsavvik.

3.Carrier Communication Coupling

Fungerer som en dedikert koblingskondensator for kraftledningsbærerkommunikasjon, og gir en stabil signalkanal for kraftnettets dataoverføring og fjerndrift og vedlikehold.

Tekniske parametere og driftsmiljø

1. Kjerne tekniske parametere

- Kompatible driftsforhold: 50/60Hz AC-strømsystem
- Sekundær utgangsspenning: 100/√3V, 100V (standardspesifikasjoner)
- Tangent for dielektrisk tap: ≤0,002
- Kondensatorfeil: Ikke overstiger ±2 % av merkeskiltets klassifisering
- Isolasjonsmotstand: ≥500MΩ (målt med et 2500V megohmmeter)
- Overspenningsdriftsevne: Langtidsdrift ved 1,2 ganger nominell spenning; korttidsdrift på 1,5 ganger nominell spenning i 30 sekunder; Type F kan operere kontinuerlig i 8 timer ved 1,9 ganger merkespenning

2. Gjeldende miljøforhold

- Driftstemperatur: -40℃~+45℃ (tilpasses for spesielle forhold)
- Maksimal vindhastighetsmotstand: 150 km/t
- Gjeldende høyde: ≤2000m (høydemodeller tilgjengelig på forespørsel)
- Maksimal isingtykkelse: 10 mm
- Anti-forurensningsgrad: Standard klasse D (krypeavstand ≥ 43,3 mm/kV), valgfri klasse E (krypeavstand ≥ 53,7 mm/kV)

Engineering Application Case

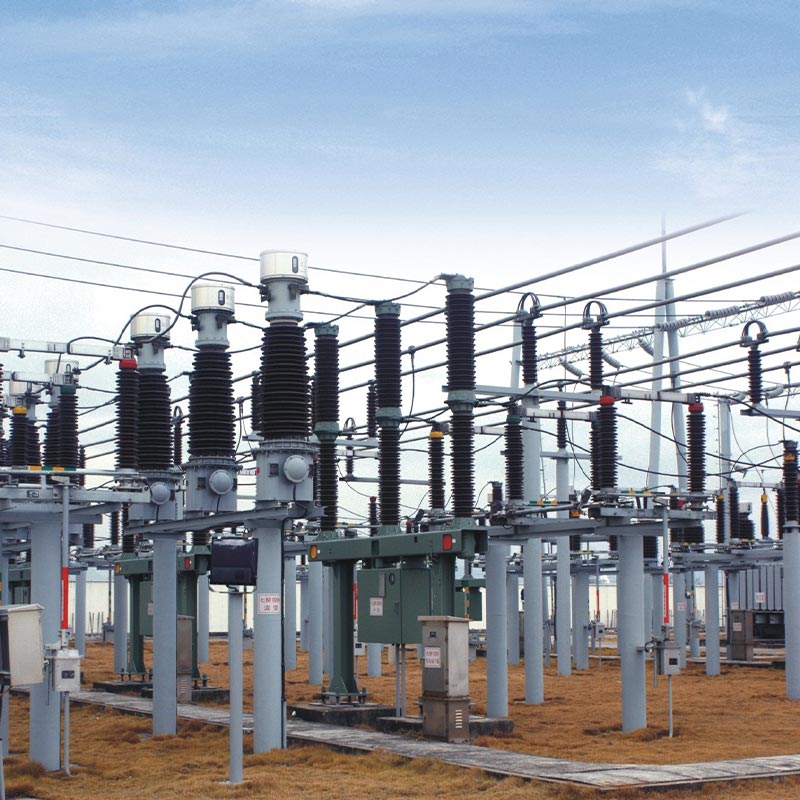

Usune TYD110/3-0.02FH anti-forurensning 110 kV Pt spenningstransformator ble brukt på en utendørs renoveringsprosjekt av en 110kV regional transformatorstasjon i Zhejiang-provinsen. Denne transformatorstasjonen betjener omkringliggende industriparker og boligområder, som krever ekstremt høy strømforsyningsstabilitet og utstyrspålitelighet. Ligger i et kystområde med høy luftfuktighet, høy saltspray og kraftig forurensning, og med hyppig havbris, prosjektet krever streng ytelse mot forurensning, anti-korrosjon og antialdring fra høyspenning utstyr.

Utstyret ble heist, installert og satt i drift strengt i henhold til produsentens spesifikasjoner før den settes i drift. To år med drift og vedlikehold på stedet og regelmessige testdata viser det kjerneparametere som utstyrskapasitans og dielektrisk tap oppfyller konsekvent nasjonale standarder, med no problemer som oljelekkasje, unormal støy eller parameterdrift. Dens overlegne anti-fouling og anti-korrosjon struktur motstår effektivt korrosjon av kystsaltspray og fuktig luft, og unngår vanlige feil som f.eks. isolasjonsaldring og spenningssvingninger i tradisjonelle instrumenttransformatorer. Den fullfører kraften stabilt måling, spenningsovervåking og transportørkommunikasjonskobling, som sikrer kontinuerlig og sikker strømforsyning til transformatorstasjon, og fullstendig verifisere produktets stabilitet og tilpasningsevne under tøffe utendørsforhold.

Installasjons- og vedlikeholdsspesifikasjoner

1.Installasjonspunkter

Utstyret leveres som et komplett sett med kondensatorspenningsdeler + elektromagnetisk enhet. Installasjon må følg nøye navneskiltnumrene; vilkårlig blanding og erstatning er strengt forbudt. For utstyr heising, de dedikerte løftehullene for den elektromagnetiske enhetens oljetank må brukes; direkte heising av kondensatorporselensbøssinger er forbudt. Fundamentet festes med M20 høyfaste bolter, og overall Installasjonsvippevinkelen er ≤2/1000 mm for å sikre stabil drift av utstyret.

Nøkkelkrav til kabling: Spjeldklemmene d1 og d2 må være pålitelig tilkoblet; åpne kretser er strengt tatt forbudt. Når den ikke er koblet til bæreutstyr, må N- og X-terminaler være pålitelig kortsluttet. I løpet av utstyrsdrift, må terminal X være direkte og pålitelig jordet for å hindre høyspenning i å komme inn i sekundær innkapsling, skade utstyret og sette personlig sikkerhet i fare.

2. Drift og vedlikehold og sikkerhetstiltak

Utstyret har en fullstendig forseglet oljenedsenket struktur, som sikrer stabil ytelse og eliminerer behovet for rutinemessig oljeprøvetaking og -testing. Rutinemessig vedlikehold krever kun periodiske kontroller av utstyrets forsegling tilstand, klemmetetthet og feilsøking for unormale lyder, sekundære spenningsavvik og plutselige spenningstopper i den åpne deltakoplingen. Uautorisert demontering av utstyrets festebolter og tetning struktur er strengt forbudt. Kondensatordeleren og den elektromagnetiske enheten må ikke demonteres uten produsentens tillatelse. Etter at utstyret er skrotet, skal det overleveres til nærmiljøet verneavdeling for sentralisert og ufarlig deponering for å hindre miljøforurensning.

Produktdimensjoner.

Prosjektreferanse

Cas-space rakettoppskytingsprosjekt

Testrapport

FAQ

Q1: Hva er forskjellene mellom H-, G- og F-suffiksmodellene til Usune 110 kV Pt Voltage Transformer, og hvilke scenarier passer de for?

H er den forurensningsbestandige typen, egnet for kystnære og sterkt forurensede industrielle scenarier, med forbedret krypeavstand og korrosjonsmotstand; G er høyhøydetypen, optimalisert for områder over 2000m høyde, egnet for lavspente og sterke ultrafiolette miljøer; F er en dedikert type for nøytralpunkt ikke-effektiv jording, med sterkere overspenningstoleranse, egnet for tilsvarende strømnettsystemer. Den riktige modellen kan velges ut fra prosjektets geografiske miljø og strømnettsystem.

Q2: Hvorfor er det strengt forbudt å koble fra terminalene D1, D2 og N-X under drift av utstyret?

D1 og D2 er spjeldklemmer. Åpning av dem vil forårsake spjeldfeil, utløser interne overspenningsstøt og forårsaker permanent skade på kondensatorer og elektromagnetiske enheter. Når ingen bærerutstyr er tilkoblet, frakobling av terminaler N-X vil tillate høyspenning å komme inn i den sekundære koblingsboksen, og brenne ut sekundær overvåkings- og beskyttelsesutstyr og forårsake en sikkerhetsulykke. Påliteligheten til terminalforbindelser må være kontrolleres før utstyret tas i bruk.

Q3: Krever Usune 110 kV Pt spenningstransformatoren periodisk oljeprøvetaking og testing under drift?

Nei, periodisk oljeprøvetaking og -testing er ikke nødvendig. Den elektromagnetiske enheten opererer ved lav spenning, og en komplett sett med tetnings- og ytelsestester er fullført før de forlater fabrikken, noe som sikrer pålitelig tetningsytelse. Prøvetaking på stedet vil forstyrre den interne trykkbalansen til utstyret, noe som fører til potensielle problemer som oljenivåfall, fuktinntrenging og isolasjonsforringelse. Kun rutinekontroller behov for å verifisere integriteten til tetningene og stabiliteten til elektriske parametere. Hvis parametere er unormale, kontakt produsenten for spesialtesting.
