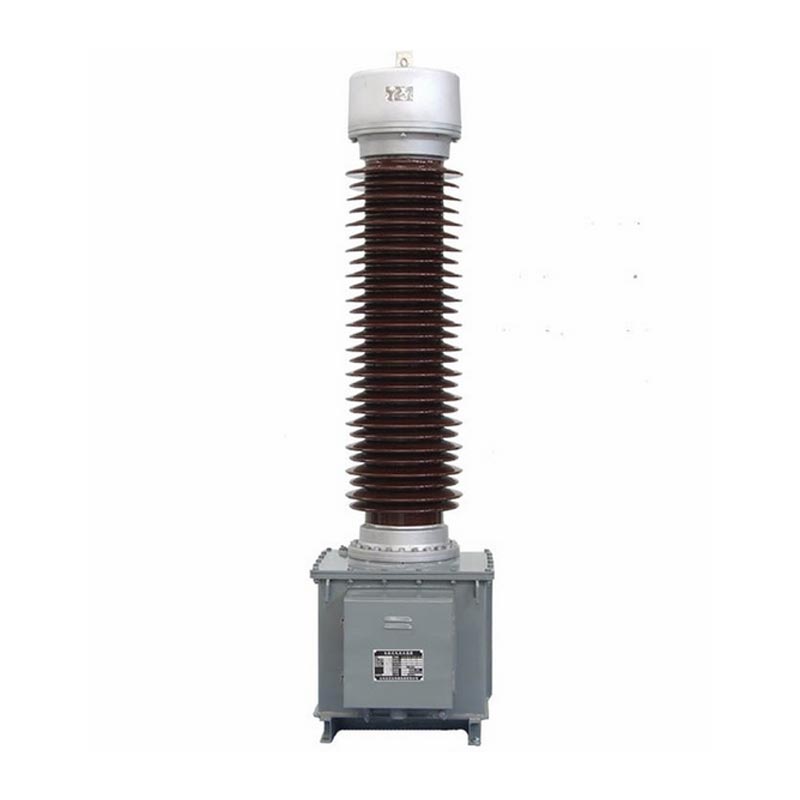

110 kV Strømtransformator

Usune LB6-110 kV strømtransformator er en utendørs høypresisjons strømsensor tilpasset middels- og høyspenningseffekt rutenett. Den tar i bruk en modulær struktur og en flergruppes sekundær viklingsdesign. Koblingsmetoden kan justeres via eksterne koblingsplater i den øverste oljekonservatoren, som muliggjør fleksibel veksling mellom doble strømforhold gjeldende deteksjons- og feilbeskyttelsesbehov for ulike driftsforhold.

Dette produktet er i samsvar med GB/T20840.2-2014 nasjonal standard og IEC internasjonale elektrotekniske standarder. Det inkluderer standard-, høyde- og forurensningsbestandige modeller, som tilbyr utmerket måling og beskyttelse nøyaktighet. Egnet for både konvensjonelle og tøffe utendørsforhold, er det et vanlig støtteutstyr for innenlandske 110kV kraftoverførings- og distribusjonssystemer.

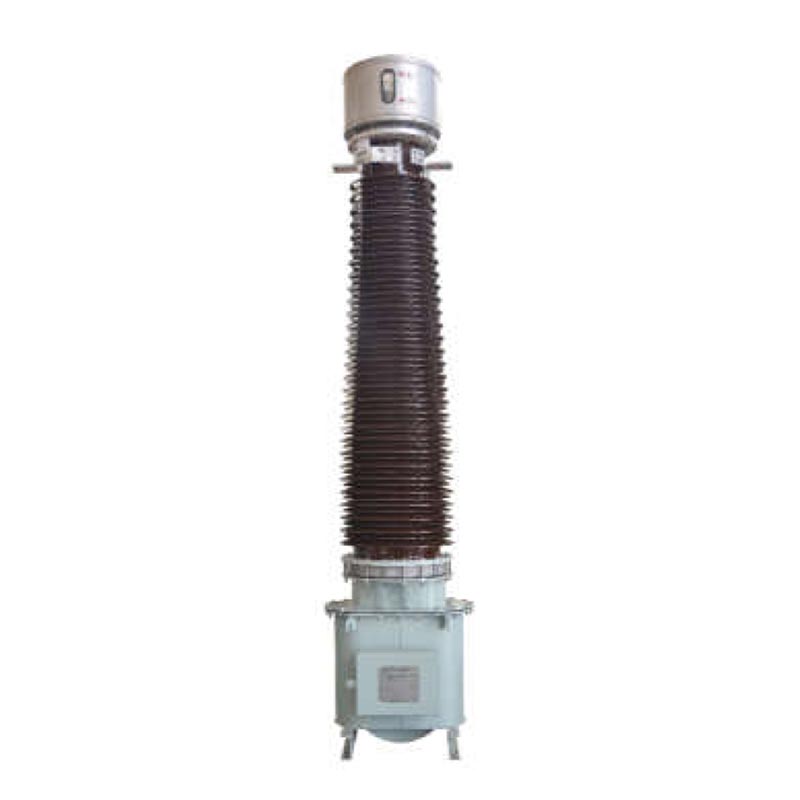

LB6-110kV Kapasitiv strømtransformator

Modellforklaring og gjeldende driftsbetingelser

1. Betydning av modellkode

Den komplette produktmodellen er LB6-110kV (nøyaktighetskombinasjon + strømforhold), med tydelig og standardisert segmentert forklaringer:
- Grunnmodell: L for strømtransformator, B for med beskyttelsesnivå, 6 for designserienummer, 110 for merkespenning 110kV, W2 for sekundær design mot forurensning
- Nøyaktighetsklassekombinasjon: Støtter flere viklingskombinasjoner som P/P/P/0.5 og P/P/0.2, inkludert 0.2/0.5 nivåmålingsviklinger og 5P/10P nivåbeskyttelsesviklinger, balanserer høypresisjonsmåling og pålitelig feil beskyttelse.
- Strømforholdsspesifikasjon: Merket som 2*a/c, støtter dual strømforholdsbytte, seriekobling er a/c, parallellkobling er 2*a/c, primærstrøm dekker 2×50A~2×1000A, sekundærstrøm er 1A/5A full spesifikasjon

2. Gjeldende driftsbetingelser

- Omgivelsestemperatur: Egnet for driftsforhold fra -25 ℃ til +40 ℃, med en daglig maksimal temperatur på +30 ℃. Krav til ultralav temperatur kan tilpasses og forhandles.
- Høyde: Standardmodell egnet for høyder ≤1000m; GYW-høydemodell egnet for høyder ≤4000m.
- Miljøtilpasning: Krypeavstand kan velges fra 16 mm/KV til 31 mm/KV, egnet for ulike scenarier inkludert konvensjonelle, kyst-korrosjonsbeskyttelse, og anti-fouling-applikasjoner i høye høyder.

Kjerne strukturelle funksjoner

1.Optimalisert isolasjonssystem

Bruker kapasitiv olje-papir-isolasjonsteknologi, med høyspent kabelpapir som omslutter den primære viklingskjernen. Den har et flerlags kondensatorskjermingslag, med det indre laget koblet til høyspenning og det ytre laget lag jordet, noe som resulterer i en jevn elektrisk feltfordeling og betydelig forbedret isolasjonssikkerhet margin.

2. Pålitelig viklingsstruktur

Primærviklingen har en U-formet struktur. Modeller på 2×400A og under bruker papirinnpakket flat kobbertråd, mens modeller på 2×500A~2×1000A bruker doble halvsirkulære aluminiumsrør, noe som gir sterk strømbærende kapasitet. Den viklingen er delt inn i to seksjoner med fire terminaler, noe som tillater fleksibel veksling mellom doble strømforhold.

3.Fullt forseglet beskyttelsesdesign

En metallekspansjonstank er installert på toppen for automatisk å kompensere for ekspansjon og sammentrekning av transformatoroljevolum forårsaket av temperaturendringer, isolerer den fra intern og ekstern luft, forhindrer fuktighet og oljealdring, og forlenger utstyrets levetid.

4. Praktisk installasjon og vedlikehold

Forborede løftehull i bunnen av tanken letter heising av utstyr; flere jordingsbolter sikrer pålitelig jording av utstyret og sekundære viklinger; koblingsboksen er utstyrt med dedikerte klemmer for standardisert og sikker kabling.

Kjerne tekniske parametere

1.Vurderte parametere

Nominell driftsspenning 110kV, maksimal driftsspenning 126kV, merkefrekvens 50Hz, polariteten er subtraktiv.

2. Isolasjon tåler spenningsnivå

Innvendig isolasjon primær til sekundær og jord 185kV/1min, sekundær til jord 3kV/1min; utvendig isolasjon tørr testspenning 230kV, våttestspenning 185kV, lynimpuls mot forurensning i stor høyde motstår spenning topp når 560kV.

3. Nøyaktighet Ytelse

0,2/0,5 graders målefeil, minimal faseforskjell, oppfyller høypresisjonsmålekrav; lav kompositt feil for 5P/10P beskyttelsesnivå, som muliggjør rask respons på nettfeilstrømmer.

4.Short-Cuit Resistance Performance

Termisk stabilitetsstrøm 5,3KA~45KA, dynamisk stabilitetsstrøm 13KA~115KA, i stand til å motstå gitter kortslutningsstøt og viser sterk driftsstabilitet.

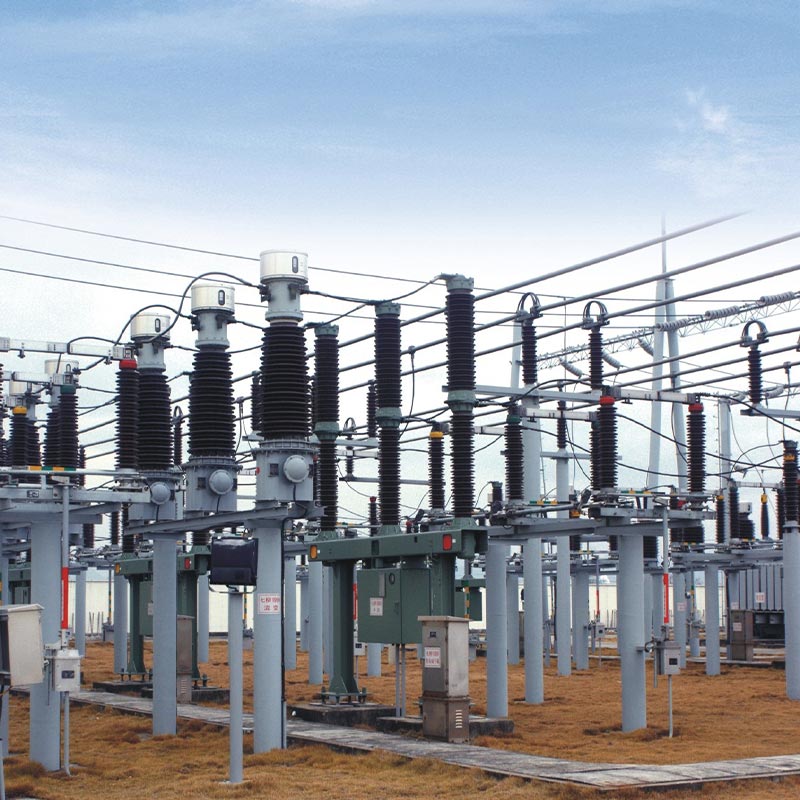

Faktiske tekniske søknadstilfeller:

Sak: Zhejiang 110kV Urban Substation Upgrade Project

I 2024 involverte Zhejiang Jiaxing suburban 110kV transformatorstasjon oppgraderingsprosjektet bulkkjøp av 32 Usune LB6-110kV-2×300/5 (5P30/5P30/0,5) strømtransformatorer. Ligger i en industriklynge med stor belastning fluktuasjoner, krevde prosjektet ekstremt høy målenøyaktighet og beskyttelsesfølsomhet. Etter igangkjøring, utstyret kan nøyaktig samle bussstrømdata, noe som muliggjør belastningsovervåking i sanntid og rask feilutløsning. Årlige driftsdata viser at målefeilen er langt under nasjonal standardgrense, og vernet handlingene er nøyaktige og pålitelige, og løser fullstendig måleunøyaktighetene til eldre utstyr.

Spesifikasjoner for installasjon, drift og vedlikehold

1. Inspeksjon før installasjon

Før installasjon er det nødvendig med en visuell inspeksjon for å eliminere defekter som skadede porselensbøssinger, olje lekkasjer og feilaktige navneskiltparametere; kontroller at ekspanderens oljenivå stemmer med omgivelsestemperaturen, og tilsett kvalifisert transformatorolje (elektrisk styrke ≥45kV) hvis oljenivået er lavt.

2. Installasjonskrav

Utstyret skal transporteres og heises vertikalt gjennom hele prosessen, med transporttiltvinkel ≤15°. Heising er kun tillatt gjennom de nederste heisehullene; stress på porselensbøssinger og olje konservator er strengt forbudt. Den maksimale horisontale strekkkraften ved primærterminalen P1 er ≤2000N, og ved P2 er den ≤3000N; utstyrskroppen og skjermingslaget må være pålitelig jordet for å sikre driftssikkerhet.

3. Drifts- og vedlikeholdsregler

Under drift må sekundærviklingen ikke være åpen for å unngå høyspenningsrisiko og utstyrsskade. Den fullstendig forseglede strukturen krever ikke vedlikehold under normale driftsforhold. Sjekk rensligheten til porselensbøssing og oljenivå kvartalsvis. Hvis forseglingen er skadet eller isolasjonen er fuktig, returner enheten til fabrikk for vakuumtørking og oljeskift umiddelbart.

4. Lagringskrav

110 kV strømtransformatoren må lagres i et tørt, godt ventilert miljø, og unngå direkte sollys og regn. Bunnen av oljetanken bør være minst 50 mm over bakken, og lagringstemperaturen bør være minst -30 ℃. Etter ett års lagring, isolasjonsmotstand og dielektrisk tapskoeffisient bør testes med jevne mellomrom. Hvis maling flasser av etter langvarig lagring, bør maling gjøres omgående.

LB 6 - 110 kV utseende og monteringsmål

Prosjektreferanse

Cas-space rakettoppskytingsprosjekt

Testrapport

FAQ

Spørsmål 1: Hvordan bytter du dobbeltstrømforholdet på LB6-110 kV strømtransformator?

Ingen utskifting av utstyr er nødvendig. Bare juster ledningsmetoden til den eksterne kontakten på toppoljen konservator: når primærviklingene er koblet i serie, er basisstrømforholdet a/c; når den er tilkoblet parallelt, er det dobbelt strømforhold 2*a/c. Betjeningen er enkel og krever ikke noe spesialutstyr, tilpasningsdyktig til forskjellige belastningsforhold, noe som effektivt reduserer utskiftingskostnadene for utstyr.

Q2: Hva er forskjellene mellom standard-, anti-forurensnings- og høyhøydemodellene?

De tre modellene deler den samme elektriske kjerneytelsen, med strukturelle optimaliseringer skreddersydd til spesifikke scenarier: ① Standardmodellen er egnet for konvensjonelle miljøer opp til 1000m høyde, med krypning avstand på 16mm/KV; ② W2 anti-forurensningsmodellen er egnet for kyst- og industriforurensede områder, med en krypeavstand på 20 mm/KV og forbedret motstand mot korrosjon og forurensning; ③ GYW-høydemodellen er egnet for høye områder opp til 4000m, med en maksimal krypeavstand på 31mm/KV, og tåler lav luft trykk og sterk ultrafiolett stråling miljøer.

Q3: Hva er de viktigste sikkerhetstiltakene for langsiktig drift av utstyr?

For det første må sekundærviklingen betjenes under belastning eller kortsluttes; åpne kretsløp er strengt forbudt for å forhindre høyspentbrudd og personskadeulykker. For det andre, sørg for pålitelig jording av krysset boksen og den nederste jordingsbolten på oljetanken, og at jordingsledningen oppfyller spesifikasjonene for å unngå statisk elektrisitet elektrisitetsoppbygging. For det tredje, under normal drift, er demontering av den forseglede strukturen og vilkårlig prøvetaking forbudt. Test regelmessig data om dielektrisk tap og delvis utladning for å sikre stabil isolasjonsytelse.

Produktfordeler og servicegaranti

Som en profesjonell produsent og leverandør av høyspenningsutstyr i Kina, har Usune Electrics LB6-110 kV strømtransformator betydelige fordeler: standardisert fabrikkproduksjon, strengt overholdt innenlands og internasjonalt industristandarder, som sikrer stabil nøyaktighet og sterk miljøtilpasningsevne; og en fullstendig forseglet, vedlikeholdsfri design, som reduserer påfølgende drifts- og vedlikeholdskostnader betydelig. Selskapet tilbyr en one-stop service inkludert valg og tilpasning, teknisk veiledning, installasjon på stedet og ettersalg vedlikehold. Parametre kan optimaliseres i henhold til prosjektbehov, og gir pålitelig sikkerhet for den trygge og stabil drift av 110kV strømnettsystemet.
