Utendørs strømtransformator

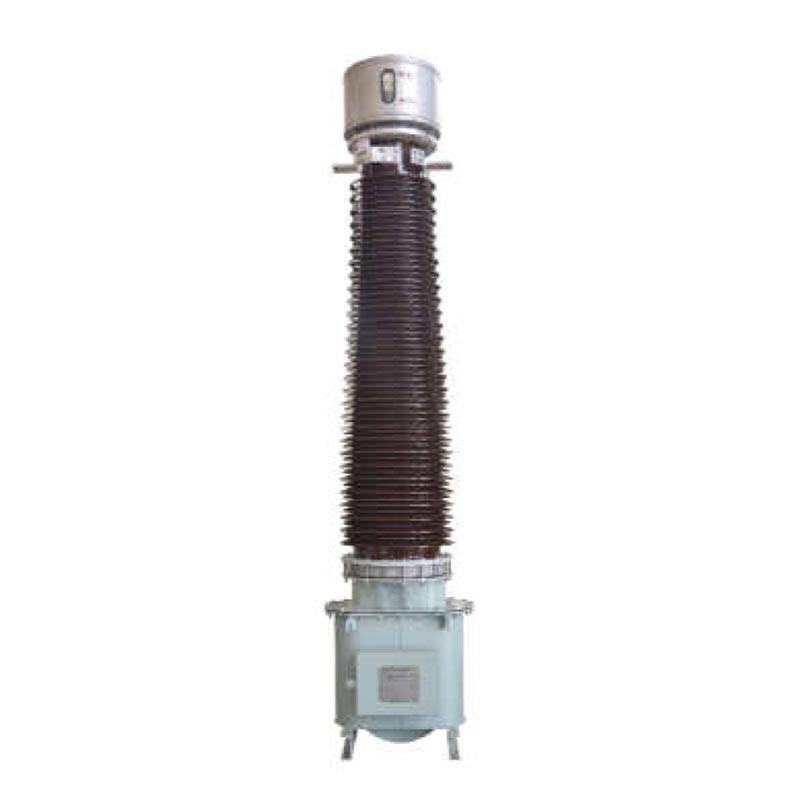

Den kapasitive utendørsstrømtransformatoren LB6-110kV er et kjerneutstyr for høyspenning fra Zhejiang Yousen Elektrisk. Spesielt designet for komplekse utendørs driftsforhold, har den et fullstendig forseglet oljepapir isolasjonsolje-nedsenket struktur, en nominell driftsspenning på 110kV, en maksimal driftsspenning på 126kV, og er kompatibel med 50Hz/60Hz AC-strømnett, som oppfyller driftskravene til nøytralpunkt ikke-effektivt jordet systemer.

Dette produktet integrerer måle- og beskyttelsesfunksjoner, utstyrt med 0,2-klasse og 0,5-klasse måleviklinger og 5P/10P beskyttelsesviklinger. Den støtter doble transformasjonsforhold for seriekobling og parallellkobling, med primærstrømdekning på 2×50A–2×1000A og sekundærutgang på 1A/5A. Bruker presisjonsproduksjon prosesser i en anerkjent fabrikk, har produktet utmerket miljøtilpasningsevne: standardmodellen er egnet for høyder under 1000m, mens GYW-høydemodellen kan operere stabilt i 4000m høyde. Det er vidt brukes i urbane og landlige transformatorstasjoner, industri- og gruvekraftforsyning, og nye energiscenarier for kraftproduksjon.

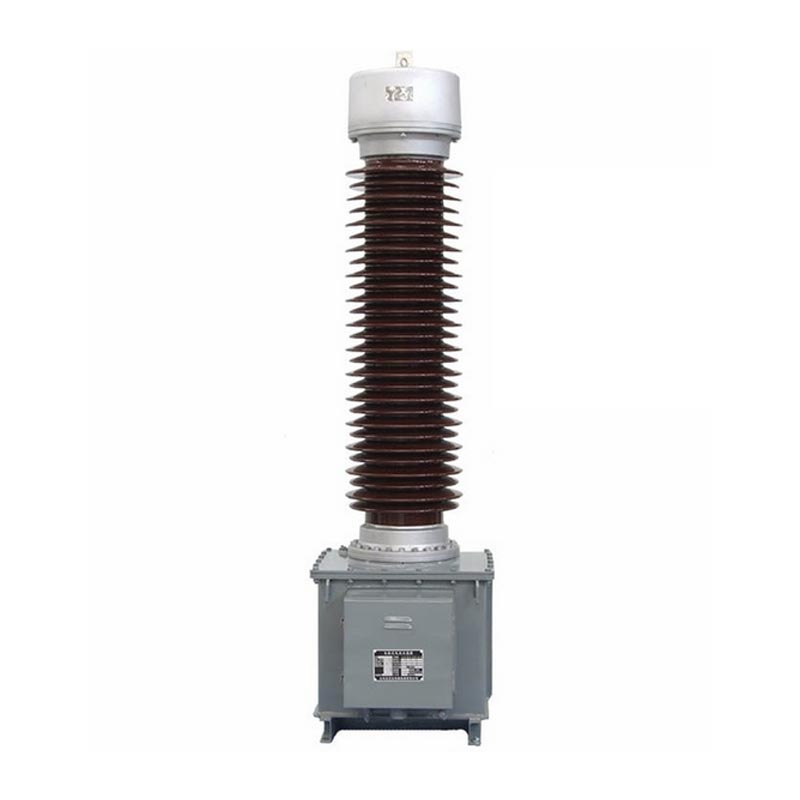

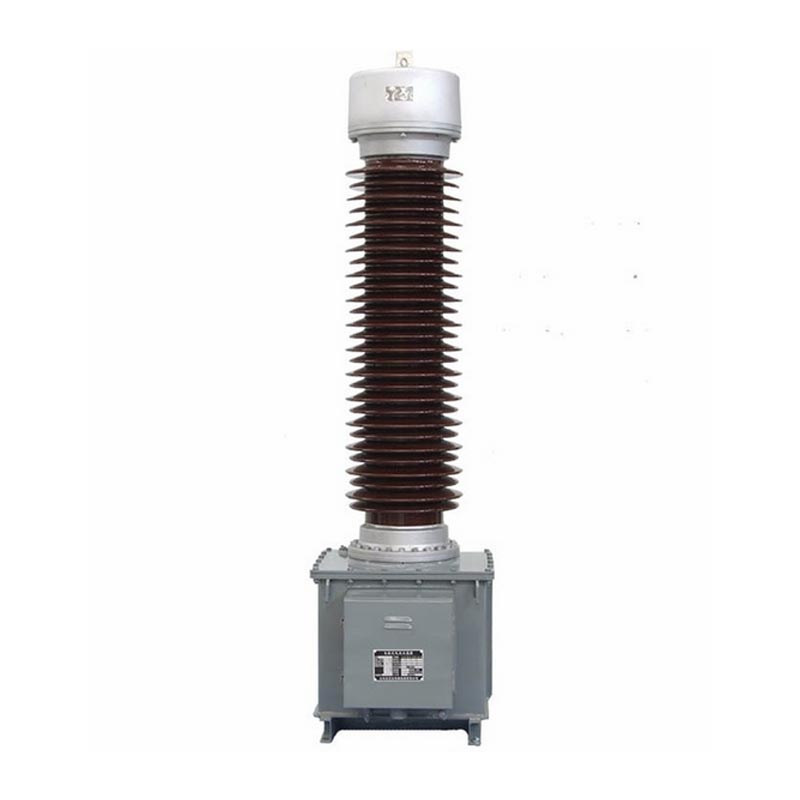

LB6-110kV Kapasitiv strømtransformator

Modellforklaring og bruksbetingelser

1. Modellparameterforklaring

Det komplette modellnummeret for utendørsstrømtransformatoren er LB6-110kV P/P/P/0.5ab/c, delt inn i tre kjerner definisjoner:
- Grunnmodell: L indikerer strømtransformator, B indikerer med beskyttelsesnivå, 6 indikerer designserienummer, 110 indikerer nominell spenningsnivå, og W2 representerer sekundær anti-forurensningskonfigurasjon.
- Presisjonskombinasjon: Innebygd fire sett med sekundærviklinger, inkludert en 0,5-klasses målevikling og tre beskyttelsesviklinger i P-klassen, som støtter ulike presisjonskombinasjoner for å tilpasse seg forskjellige måling og presisjonskrav til beskyttelse.
- Strømforhold: Merket 2*a/c, støtter dual ratio switching. Forholdet er a/c når den øverste oljekonservatoren ekstern kontakt kobles i serie, og 2*a/c ved parallellkopling. Kabling på stedet gjør det enkelt bytte.

2. Standard driftsbetingelser

- Omgivelsestemperatur: Maksimum +40 ℃, minimum -25 ℃, daglig gjennomsnittlig maksimum +30 ℃; Ultralave temperaturforhold kan tilpasses og forhandles.
- Installasjonshøyde: Standard type ≤1000m; LB6-110 GYW Høy høyde type ≤4000m.

Produktets strukturelle egenskaper

1. Vikling og isolasjonsstruktur

Primærviklingen har en U-formet struktur. Spesifikasjoner for 2×400A og under bruker papirisolert flatt kobber wire, mens spesifikasjoner på 2×500A–2×1000A bruker dobbeltfligede halvsirkulære aluminiumsrør. Kjernen bruker en kapasitiv olje-papir isolasjon prosess, med høyspent kabel papir innpakning de viktigste isolasjonen. Flere lag av kondensatorskjerming skaper et jevnt elektrisk felt, med det indre laget koblet til høyspenning og det ytre lag jordet, noe som forbedrer isolasjonssikkerheten betydelig. Primærviklingen er delt i to seksjoner med fire terminaler, koblet til den øverste oljetanken for enkel bytte av forhold.

2. Forseglet beskyttelsesdesign

En metallekspander er installert på toppen for automatisk å kompensere for endringer i isolasjonsoljevolum forårsaket av temperaturvariasjoner, isolerer luft og forhindrer oljealdring på grunn av fuktighet, og forlenger dermed utstyrets levetid. Utvideren har et innebygd observasjonsvindu for oljenivå for sanntidsovervåking av oljenivået. Alle sekundære terminaler og primære skjermingsterminaler er sentralt koblet til oljetankens koblingsboks, og sikrer standardisert kabling og sterke anti-interferensegenskaper.

3.Sikker installasjonsstruktur

Oljetanken er sveiset av høykvalitets stålplater, med forhåndsborede løftehull i bunnen for stabil totalløfting. Koblingsboksen og oljetanken er utstyrt med dedikerte jordingsbolter for å sikre pålitelighet jording av sekundærviklingen og hele enheten. Produktet har en design med redusert polaritet; når primær strøm P1 kommer inn og P2 går ut, sekundærstrøm sendes ut gjennom S1/S2/S3, i samsvar med industristandard ledninger logikk og tilrettelegging på stedet.

Kjerne tekniske parametere

1. Grunnleggende elektriske parametere

- Nominell driftsspenning: 110kV; Maksimal driftsspenning: 126kV
- Nominell frekvens: 50/60Hz; Polaritet: Subtraktiv polaritet
- Nominell primærstrøm: 2×50A～2×1000A (flere spesifikasjoner tilgjengelig)
- Nominell sekundærstrøm: 1A, 5A
- Sekundær utgangskapasitet: 15VA~50VA (tilpasset transformatorforhold)

2. Nøyaktighetsfeilstandarder

- Måleklasse (0,2/0,5): Strømfeil ±0,2 %±1,5 %, faseforskjell 10′～90′, møter høypresisjonsenergi målekrav.
- Beskyttelsesklasse (5P/10P): 5P klasse strømfeil ≤±1 %, sammensatt feil ≤5 %; 10P klasse sammensatt feil ≤10 %, pålitelig beskyttelsesdrift i tilfelle systemfeil.

3. Tål spennings- og isolasjonsparametre

- Strømfrekvens tåler spenning: 185kV/1min for primære og sekundære kretser og til jord; 3kV/1min for sekundære kretser og til jord; 5kV/1min for primær skjold til jord. Utvendig isolasjonstørrtest: 230kV; våt test: 185kV.
- Lynimpuls tåler spenning: Intern isolasjon 450kV; GYW2 høyhøyde anti-forurensning type opp til 560kV.
- Krypeavstand: Standard type ≥16mm/kV; anti-forurensningstype opp til ≥31mm/kV, egnet for tøffe miljøer som kystområder, industriell forurensning og store høyder.

4. Kortslutningsstabilitetsparametre

Utstyret viser utmerket termisk og dynamisk stabilitetsytelse. For 300-600A spesifikasjoner korttids termisk stabilitetsstrøm kan nå 31,5-45kA, og den dynamiske stabilitetsstrømmen kan nå 80-115kA, i stand til å motstå umiddelbare kortslutningsstrømstøt og forhindre skade på utstyr.

Applikasjonssak fra den virkelige verden

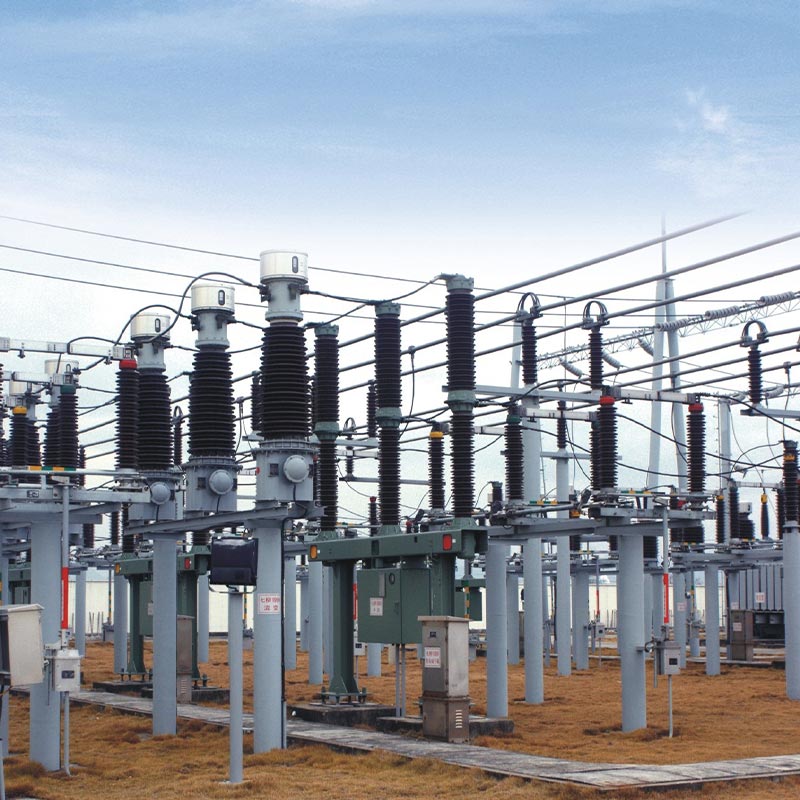

Usune LB6-110kV utendørs strømtransformator ble brukt på en 110kV strømnettoppgradering prosjekt i Øst-Kina, erstatte utdatert utstyr og løse problemer som lav nøyaktighet, dårlig vær motstand og hyppig vedlikehold.

Prosjektet er lokalisert i en forstadsnær industripark, et område preget av helårs fuktighet og svak industriell forurensning, leverer strøm til flere produksjonsbedrifter. Prosjektet valgte LB6-110kV GYW anti-forurensning høy høyde modell (2×300/5A, 5P30/5P30/0.5S/0.2S nøyaktighetskombinasjon). Etter mer enn to år med stabil drift sikrer 0,2S/0,5S høypresisjonsviklingene nøyaktig måling for industrielle brukere, mens flere beskyttelsesviklinger muliggjør rask respons på nettsvingninger og mindre kortslutningsfeil, og oppnår null falske trips og null feil ved trip. Den fullstendig forseglede strukturen motstår effektivt fuktighet og forurensninger korrosjon, uten oljelekkasje eller aldringsproblemer, noe som reduserer påfølgende vedlikeholdsarbeid med mer enn 60 %, som fullt ut bekrefter produktets stabilitet og pålitelighet under tøffe driftsforhold.

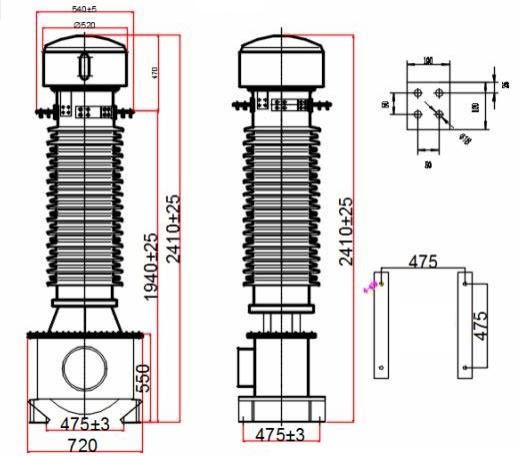

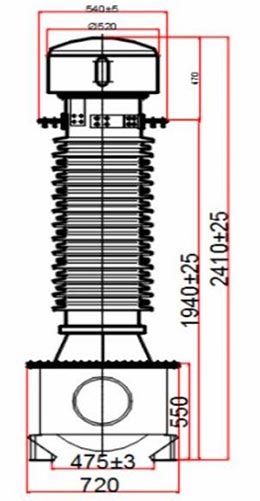

LB 6 - 110 kV utseende og monteringsmål

Prosjektreferanse

Cas-space rakettoppskytingsprosjekt

Testrapport

FAQ

Q1: Hvordan bytte mellom doble strømforhold på stedet?

Ingen demontering av utstyr er nødvendig. Bare ledningskonfigurasjonen til de eksterne kontaktene på toppoljen konservator trenger justering. Seriekobling av primærviklingene er basisforholdet a/c; parallellkobling resulterer i dobbelt primærstrømforhold 2*a/c. Utstyret sendes som standard parallelt; bare følg koblingsskjemaet for rask veksling uten å påvirke utstyrets isolasjon eller levetid.

Q2: Hvilke scenarier er egnet for ulike isolasjons- og anti-forurensningsmodeller?

Standard type (≥16mm/kV) er egnet for sletteområder med gode miljøer under 1000m; W anti-forurensning type (≥20mm/kV) er egnet for urbane og generelle industrielle forurensningsscenarier; GYW anti-forurensning i stor høyde (≥25mm/kV) er egnet for områder i stor høyde under 4000m; GYW2 forbedret type (≥31mm/kV) er designet for ekstreme forhold som kystsaltspray, tung industriell forurensning og ultrahøye høyder, gir sterkere isolasjon anti-aldring ytelse.

Spørsmål 3: Hva er kjernevedlikeholdshensynene for den utendørs strømtransformatoren?

For det første er sekundær åpen kretsdrift strengt forbudt for å unngå høyspentinduksjonsrisiko. For det andre forseglet struktur må ikke demonteres vilkårlig; vedlikeholdsfri drift er mulig under normal forhold. For det tredje bør dielektrisk tap og isolasjonsmotstand testes årlig, og dataene må være det i utgangspunktet i samsvar med fabrikkverdiene. For det fjerde bør oljenivået kontrolleres sesongmessig og kvalifisert transformatorolje bør tilsettes umiddelbart når oljenivået er lavt.

Produktfordeler og sammendrag

Usune LB6-serien 110kV/126kV utendørs strømtransformator, med sin standardiserte design, stabile ytelse og sterk miljøtilpasningsevne, løser smertepunktene til tradisjonelt utstyr som mottakelighet for fuktighet, lett aldring av olje og svake antibegroingsegenskaper. Fleksible forhold og nøyaktighetskombinasjoner kan møte differensierte behov for strømnettmåling, relébeskyttelse og industriell kraftovervåking. Som en høy kvalitet høyspenningsutstyr produsert i en anerkjent kinesisk fabrikk, gir det svært pålitelig, kostnadseffektiv og løsninger med lavt vedlikehold for globale kraftprosjekter, noe som gjør det til en pålitelig leverandør for kraftnettselskaper og ingeniørentreprenører.
