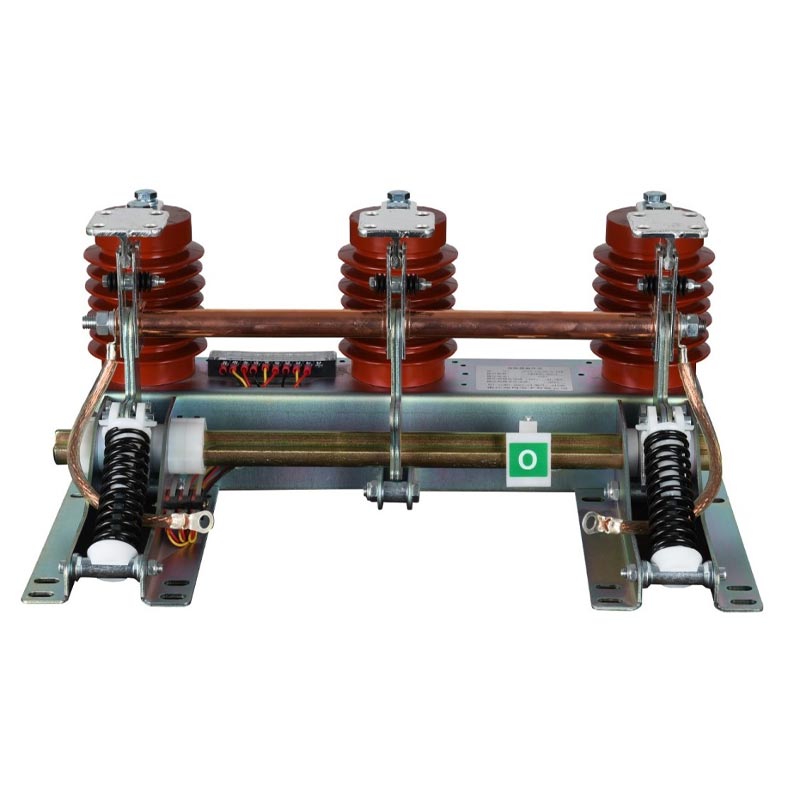

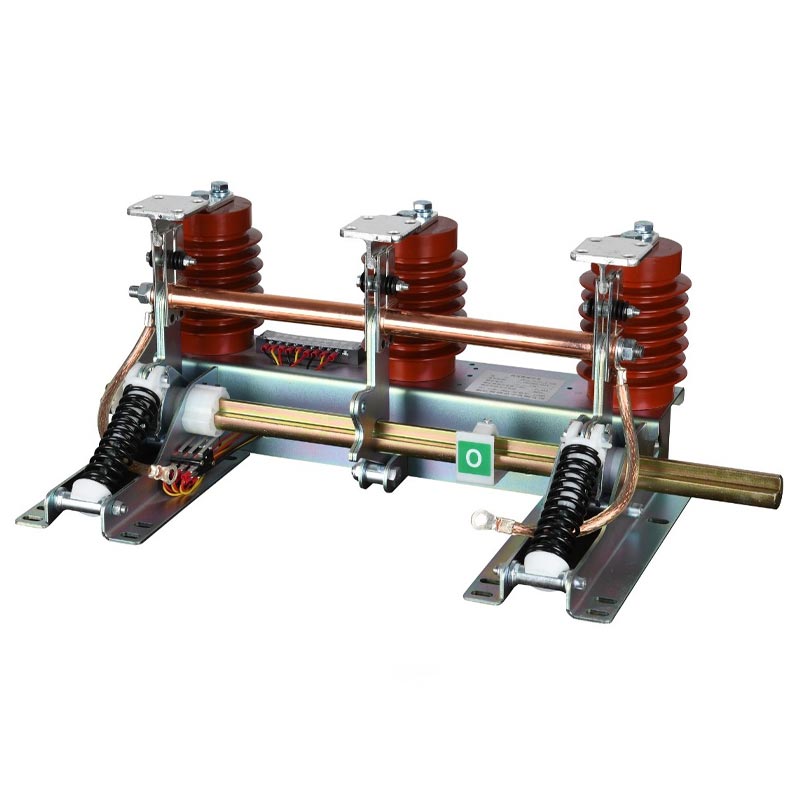

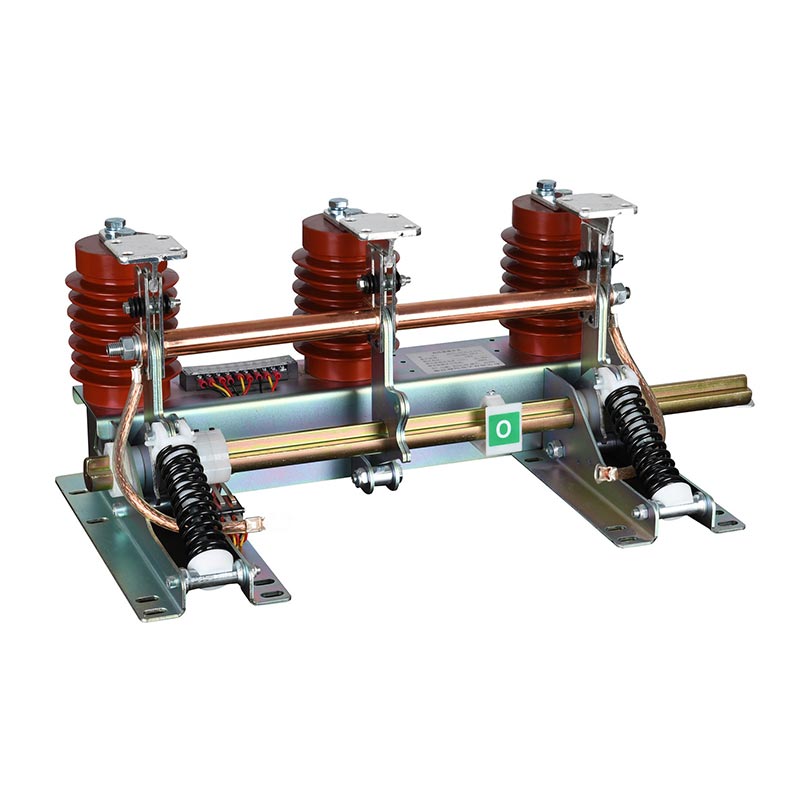

Jordingsbryter Jn15

Usune jordingsbryter Jn15 er egnet for 12kV og under 50Hz AC-strømsystemer. Spesielt designet for kretser sikkerhetsjording, den kan brukes med forskjellige høyspenningsbrytere for å gi kritisk jordingsbeskyttelse under vedlikehold av utstyr eller strømbrudd. Ved pålitelig å frigjøre restspenning og motstå kortslutningsstrømmer, det sikrer sikkerheten til vedlikeholdspersonell og elektrisk utstyr.

Som en profesjonell produsent har Usunes produktserie en kompakt og robust struktur som muliggjør stabil drift i tøffe innendørsmiljøer med høy luftfuktighet, høye støvnivåer og moderat forurensning. Det samsvarer fullt ut GB1985-89 og internasjonale IEC129-standarder, som sikrer produktkonsistens og global anvendelighet.

Kjerne tekniske parametere

Kjerneproduktfordeler

1. Trygg og pålitelig

Jordingsbryteren Jn15 er utstyrt med en presisjonsmekanisk låsemekanisme for å forhindre feilbetjening (slik som lukking under strømførende forhold); den har utmerket kortslutningsmotstandsevne, i stand til tåler en korttidsstrøm på 31,5kA/4s og en toppstrøm på 80kA, og opprettholder strukturell integritet i hendelse av en feil; høykvalitets isolasjonskomponenter gir høy isolasjonsstyrke, er fuktbestandige og forurensningsbestandig, og sikre stabil langsiktig drift.

2. Kompakt og enkel å bruke

Den optimaliserte kompakte strukturen muliggjør fleksibel installasjon i forskjellige høyspentbrytere (som KYN28 og HXGN-typer); klare statusindikatorer og verktøyfrie tilgangsporter forenkler praktisk drift og vedlikehold; bevegelige deler er laget av korrosjonsbestandige materialer og presisjonssmurt, noe som sikrer jevn drift i over 2000 sykluser.

3. Bred anvendelighet og standardoverholdelse

Jordingsbryteren Jn15 er kompatibel med 6,6–12kV-systemer og kan matches med all mainstream høyspenning koblingsutstyr. Den samsvarer fullt ut med GB1985-89 og IEC129 standarder, noe som gjør den egnet for ulike prosjekter både innenlands og internasjonalt. Den kan fungere pålitelig i innendørsmiljøer med temperaturer fra -10 ℃ til +40℃, høyder ≤1000m, fuktighet 95 % og forurensningsnivåer i klasse II.

4. Fabrikkkvalitetssikring

Jordingsbryteren Jn15 er produsert i Usunes avanserte fabrikk, ved bruk av automatiserte produksjonslinjer og strenge kvalitetstesting. Hvert produkt gjennomgår dynamiske, statiske og isolasjonstester før de forlater fabrikken. A profesjonelt FoU-team kan tilby tilpassede konfigurasjoner basert på spesifikk spenning, strøm eller installasjon krav.

Real-world Application Case: Urban Commercial Complex Power Distribution Project

1. Prosjektbakgrunn

Et 320 000㎡ kommersielt kompleks i Øst-Kina krever et trygt og pålitelig 10kV kraftdistribusjonssystem, inkludert åtte KYN28A-12 type høyspent bryterrom. Stabile jordingsbrytere er nødvendig for å sikre vedlikeholdssikkerhet og systembeskyttelse.

2. Løsning og implementering

Entreprenøren valgte Usune Grounding Switch Jn15 (64 enheter totalt), som matcher alle innkommende og utgående linjer og PT-skap. Installasjonen ble utført i henhold til standardprosedyrer, oppnådd mekanisk og elektrisk forrigling med koblingsutstyret. Under igangkjøring tåler drift, forrigling og kortslutning testing alle oppfylte design og nasjonale standarder.

3. Prosjektprestasjoner

- Driftssikkerhet: Driftet uten feil i over 3 år, og fullført 18 vedlikeholdssykluser uten noen elektriske sikkerhetsfarer.
- Systemstabilitet: Tålte 3 kortslutningsfeil uten skade på utstyret, noe som forkorter strømbrudd restitusjonstid.
- Effektivt vedlikehold: Tydelige statusindikatorer og praktisk betjening, reduserer vedlikeholdsjordingstiden med omtrent 40 %.
- Tilbakemelding fra kunder: "Usune JN15-12-bryteren er pålitelig og enkel å bruke, avgjørende for den generelle strømsikkerheten til komplekset. Det vil være et prioritert valg for fremtidige prosjekter."

Hoved tekniske parametere

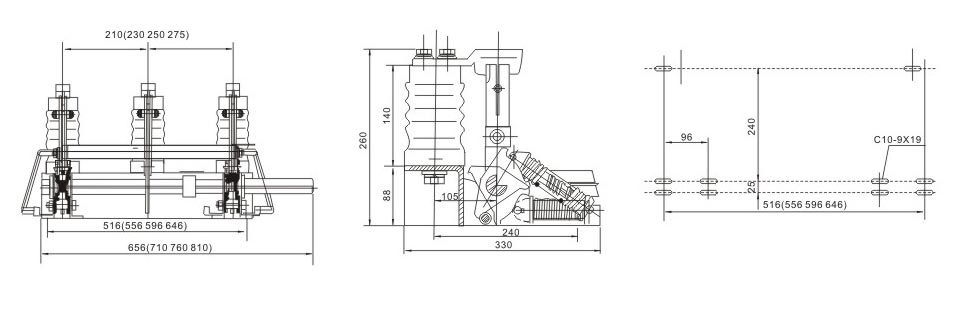

Ytre dimensjoner

Prosjektreferanse

Cas-space rakettoppskytingsprosjekt

Testrapport

FAQ

Q1: Hvilke typer bryterutstyr kan Usune Jordingsbryter Jn15 være kompatibel med?

A: Kompatibel med alle vanlige innendørs høyspentbrytere, slik som KYN28A-12, HXGN-12, XGN2-12, etc., egnet for 6,6kV/10kV/11kV/12kV-systemer og standard 150mm/165mm/210mm/250mm faseavstand; spesielle skap kan tilpasses ved å kontakte Usune.

Q2: Hvilket vedlikehold kreves for jordingsbryter JN15?

A: Anbefalt vedlikeholdsplan:
- Hver 6. måned: Visuell inspeksjon, sjekk for slitasje, korrosjon, løse koblinger og sammenlåsingsforhold.
- Årlig: Driftstest, kontrollerer jevnheten ved åpning og lukking og korrektheten av forrigling.
- Hvert 5. år: Ytelsestest, verifiserer isolasjon og kortslutningsmotstandsevne iht standarder.
- Hvert 2. år: Smøringsvedlikehold, påføring av smøremiddel på bevegelige deler for å forlenge levetiden.

Q3: Kan JN15-12 brukes i høyder over 1000m eller i korrosive miljøer?

A: Standardmodeller er egnet for høyder ≤1000m, klasse II-forurensning og ikke-korrosive miljøer. For høyder >1000m eller korrosive (kjemiske, havsalt) miljøer, tilbyr Usune forbedrede produkter, inkludert forsterket isolasjon, anti-korrosjonsbelegg og høydeavhengig reduksjonsdesign. Kontakt vårt tekniske team for skreddersydde løsninger.

Konklusjon

Usune JN15-12-serien innendørs høyspent jordingsbrytere kombinerer sikkerhet, pålitelighet og allsidighet, tilpasning til 6,6–12kV kraftsystemer. De oppfyller globale standarder og har blitt bevist i faktiske prosjekter, noe som gjør dem et ideelt valg for jordingsbeskyttelse. Som en profesjonell kinesisk leverandør tilbyr Usune produkter av høy kvalitet og omfattende teknisk støtte for ulike prosjekter innen kraftdistribusjon, industri og handel.
